SBMTCW-1型零件尺寸误差测量组合实训装置
一、产品组成及功能
零件尺寸误差测量组合实训装置是根据《公差配合与技术测量》课程的基本教学要求，精心设计的一套零件尺寸误差检测组合训练产品。它由检测零件、检测工量具、配套图纸及实训指导书组成。其目的是通过零件尺寸误差的检测，加深学生对尺寸误差及尺寸公差基本概念的了解，掌握尺寸误差测量的方法的技能，为公差配合在后续课程中的应用奠定扎实的基础。
二、产品特点
1.项目实际化：以真实零件为检测对象，以实际量具为检测手段；
2.功能系统化：尺寸误差测量、合格尺寸判断、尺寸误差分析三四位一体训练模式；
3.学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4.教学标准化：配套的标准图纸、指导书，教和学都十分方便、教学显著；

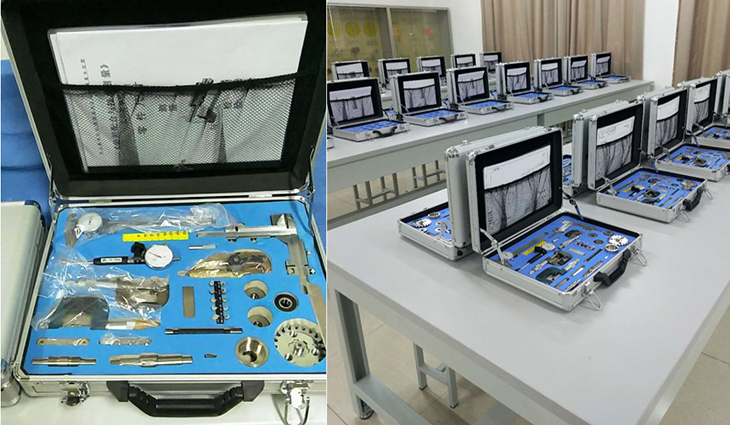

5.管理便利化：检测零件、测量工具、标准图纸及指导书均放在一个精制的箱子里，管理十分方便。
三、技术性能
1.外形尺寸：410mm×310mm×100mm
2.便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)
四、基本配置
1.精密检验零件：测量块、测量轴、测量轴套、测量轴承、测量花键、测量平键、测量螺纹轴、测量齿轮（7级各一件）
2.测量工具：游标卡尺、外径千分尺、内径百分表、螺纹千分尺、公法线千分尺、齿厚卡尺、螺纹环规、螺纹塞规螺纹样板。
五、实训项目
项目一 零件基本尺寸检测
训练一 游标卡尺检测零件长度尺寸
训练二 外径千分尺检测零件外圆尺寸
训练三 内径百分表检测零件内圆尺寸
项目二 零件配合尺寸检测
训练一 轴与孔配合尺寸检测（一）
训练二 轴与孔配合尺寸检测（一）
项目三 平键及花键尺寸检测
训练一 平键基本尺寸检测
训练二 平键配合尺寸检测
训练三 花键基本尺寸检测
训练四 花键配合尺寸检测
项目四 普通螺纹尺寸检测
训练一 普通螺纹基本尺寸检测
训练二 外螺纹中径尺寸检测
训练三 用螺纹环规和塞规检验内、外螺纹
项目五 齿轮尺寸检测
训练一 齿轮基本参数测量与计算
训练二 齿轮齿厚尺寸检测
训练三 齿轮公法线长度尺寸检测
