摩托车电器电路实训台,摩托车电器电路实训设备

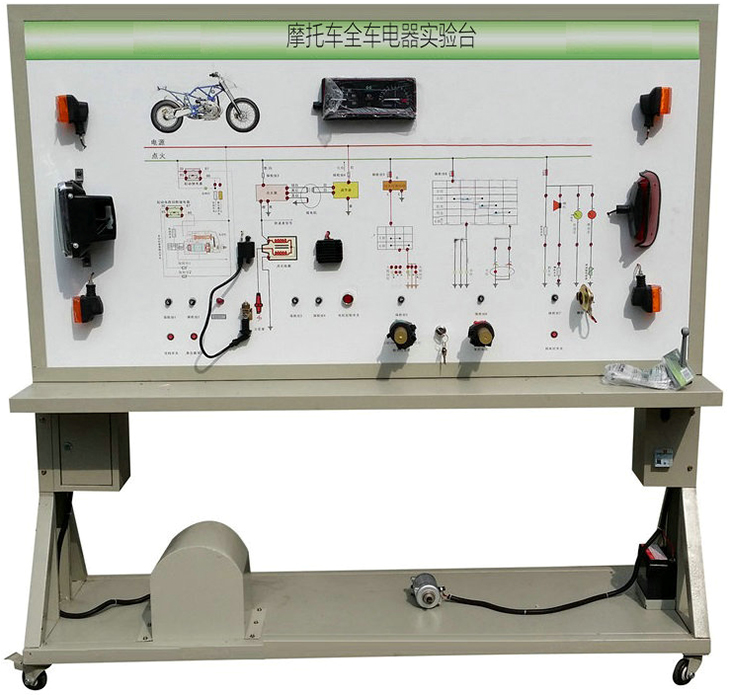

SBC-MDDQ摩托车电器电路实训台



摩托车电器电路实训装置采用全新本田125原车全车电器,包括所有灯光、喇叭、仪表、起动系统、发电系统以及相应的设备等,设备整体采用近似原车的台式布局,部件均安装在4mm铝塑面板上,面板采用UV平板彩色喷绘;各器件之间采用原车线束进行连接,构建原车真实的实训情景,便于学生理解和掌握。本装置可设置典型的原车电路故障,完成对学生的技能考核,也可用于职业技能培训和鉴定。

本装置适合高职、职业技工类学校、职教中心等开设的摩托车运用、维修等专业以及摩托车维修工等相关工种的摩托车教学培训。

一、装置特点

本装置上综合了原车电路系统的所有基本电器装置类型,包括全车线路、照明、起动、发电以及仪表显示、点火系统等类型;

本实训装置采用近似原车的立式布局,用户容易理解和掌握。

二、技术性能

输入电源:单相三线~220V±10%  50Hz

工作环境:温度-10℃+40℃  相对湿度<85%(25℃) 海拔<4000m

装置容量:<2.5kVA

外形尺寸:1240*550*1740

车型:本田125C摩托车

基本配置及功能

实训装置整体采用框架式立台结构,分为两层结构,上层框架上安装有4mm铝塑板的面板,将全新原车上的左右大灯、左右尾灯、组合仪表以及操作开关进行布局,下层框架安装起动机、发电机、蓄电池、喇叭等根据原车布局的位置安装在面面上,各原车部件直接通过原车线束连接。

为了更好锻炼学生的故障分析和解决问题的能力,提高学生综合素质,在设备中采用手动方式的设故排故系统,可设置24个典型的原车电路故障,包括灯光、喇叭及仪表等内容,完成对学生的技能考核。

三、实训项目

摩托车照明系统实训

摩托车仪表系统实训

摩托车点火系统实训

摩托车起动系统实训

摩托车发电系统实训

摩托车喇叭系统实训

故障设置功能

故障设置采用手动方式进行,可单独设置24个故障点,包括典型原车电器系统的典型故障情况。

★配套智慧教室综合测控系统(该系统采用一体化设计,要求以上功能集中在一块核心控制器上,禁止采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标),投标现场演示:

本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台,进行海量数据存储,并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。

1)数据云系统上传

2)微信小程序数据查询

3)历史数据查询

4)数据分析统计

5)微信报警

6)微信反向控制

1)云平台包含:

1)数据显示:显示电压、电流、有功、无功、功率因数等电气量。

2)控制:可在微信小程序中远程控制智能开关的通断。

3)历史数据:显示计量的历史数据,可查询历史曲线。

4)设备报警:对设备的过压过流等异常情况进行报警。

2)终端包含:

1)现场数据显示画面:显示电压、电流、有功、无功、功率因数等电气量,以及云端连接二维码。

2)微信小程序界面:设置现场数据连接云平台后台数据库管理。

3)外形尺寸基本等同于漏电开关,便于安装和维护,不接受组合式、拼凑式结构。

提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
