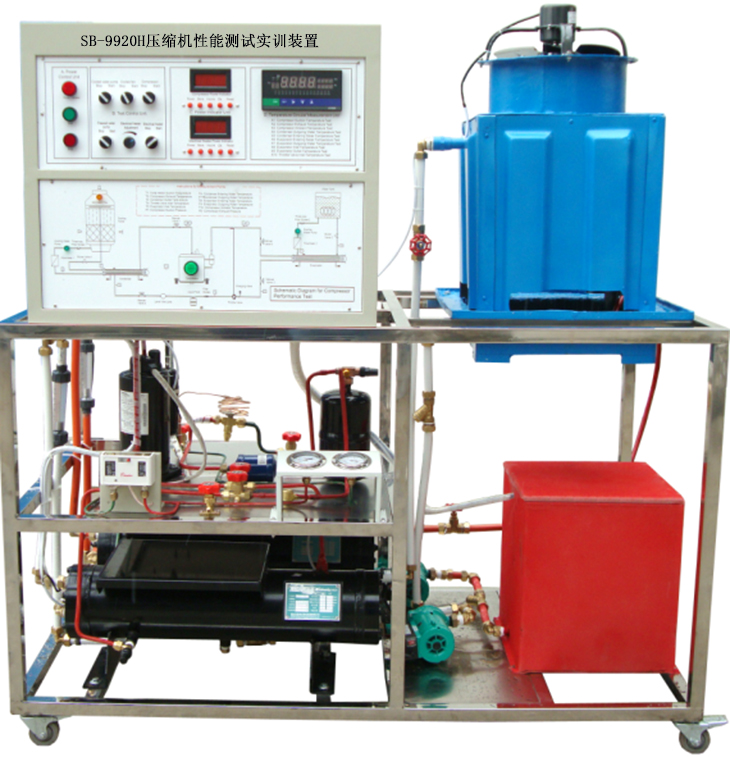

SB-9920H压缩机性能测试实训装置

"压缩机性能测试实训装置"采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

一、压缩机性能测试实训装置特点

1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以"蒸发器液体载冷剂循环法"为主要测量，以"水冷冷凝器量热器法"作为辅助测量

2.采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方

3.设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

二、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜2.5kVA

4.制冷剂：R22

5.制冷量：1.3kW

6.重量：100kg

7.外形尺寸：120cm×60cm×142cm

三、基本配置及功能

1.控制屏

采用不锈钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖。底架上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2.交流控制单元

单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA

3.制冷系统

1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器

4.循环水系统

(1)水泵2只

采用德国威乐PB-088EA小型泵，主要技术参数为：

额定功率：95W

额定扬程：6m

额定流量：1.08立方米/小时

(2)水箱1只

采用不锈钢材料制成

(3)加热器1只（功率1000W）

输出功率可通过电位器进行调节，用于加热蒸发器循环水

(4)小型冷却塔1只

用来冷却来自冷凝器的冷凝水

5.测量仪表

(1)功率表2只（精度0.5级）

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据

(2)数显温度表1只（精度0.5级）

采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
