现代单片机综合实验开发装置,单片机开发应用技术实验设备

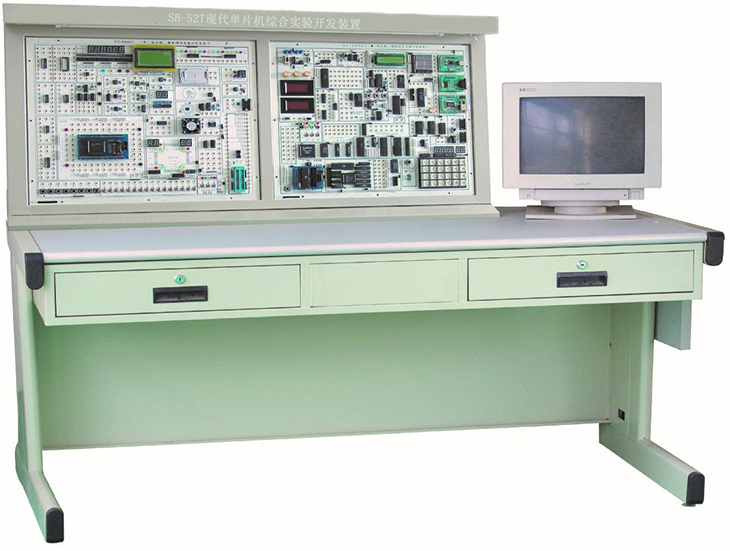

SB-52T现代单片机综合实验开发装置



单片机综合实验开发装置是一套台式多功能单片机· CPLDFPGA综合实验开发装置(简称系统),该系统结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术及单片机课程设计等实验项目,通过本系统可完成单片机、EDA等学科的原理接口实验和应用,为单片机实验室提供综合实验平台,同时也能满足"一体化教学"需求,对"单片机"课程的实验项目及"单片机课程设计"进行操作,能为教师开发新实验或进行科学研究工作提供良好的条件。

图片仅供参考

一、系统组成:

·硬件:

1)仿真器与单片机系统扩展:51/96单片机仿真器,用户CPUAT89S52),64K程序存储器,64K数据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

2)输入/ 输出:128*64 LCD图文电路,字符式1602 LCD16*16 LED点阵电路,6位静态数码管显示电路,十六位乒乓开关,八位按钮开关,十六位逻辑电平显示,四位BCD编码开关,射极输出,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口,PWM电路,VGA接口,IC-8IC-14IC-16IC-20IC-28IC-40(锁紧)等集成电路插座。

3)常用接口芯片:8155825082518253825582790809083274LS27374LS244RS232/485、看门狗MAX813L74LS138等;

4)控制对象:小直流电机闭环控制、步进电机、温度闭环控制、压力、继电器、电子音响喇叭、IC卡读写、语音录放(含话筒、喇叭)、十字路口交通灯模型等;

5)新型实用接口电路:数字温度18B20、串行DATL5615)、串行ADTL549)、I2C日历钟(PCF8563)、AT24C02LM331V/FF/V)、串行EEPROMAT93C46)、红外线遥控收发、USB2.0总线接口isp1581CAN总线控制器SJA1000CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

6EDA接口:配置EDA下载板和相应IO接口,支持alteralatticexilinx三家公司CPLD/FPGA芯片实验开发。

7)信号源、仪表:

· 配备函数信号发生器,提供三角波、正弦波、方波三种信号输出,信号频率2HZ90KHZ可调,幅度VPP10V连续可调。

·提供固定脉冲分频信号:1HZ4HZ8HZ64HZ256HZ1KHZ8KHZ500KHZ1MHZ4MHZ6MHZ12MHZ24MHZ

·配备频率计和数字式直流电压表。

·软件:

系统配置Win98/2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51C语言编译、调试;单片机在线下载软件等。

·电源:

系统内置高性能直流稳压电源、漏电断路器。

·机箱:

为台式机,由控制屏和实验桌组成,控制屏有两大块的双面印刷线路板组成。

二、主要特点

1)高性能仿真器:实验仪内置51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。

2)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

3)二次开发:主机板留有扩展接口,通过单片机仿真器调试用户系统。

4)在线下载:不需编程器,可直接烧录AT89S5X单片机。

5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和运

行的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

6)支持EDA开发:实现EDA、单片机实验需求。

7)闭环控制:对温度、转速等控制对象实行闭环自动控制。

三、实验项目

软件实验

1)清零程序;

2)拆字程序;

3)拼字程序;

4)数据区传送子程序;

5)数据排序实验;

6)查找相同数据个数;

7)无符号双字节快速乘法子程序;

8)多分支程序;

9)脉冲计数实验;

10)电脑时钟实验。

硬件实验

1P1口亮灯实验;

2P1口转弯灯实验;

3P3.3口输入,P1口输出实验;

4)工业顺序控制实验;

58255 /8155  ABC口输出方波实验;

68255/8155  PA口控制PB口;

78255控制交通灯;

8)简单I/O扩展实验;

9A/D0809转换实验;

10D/A0832转换实验;

118279键盘显示实验;

12)通用打印机实验;

13)微型打印机打印字符、曲线、汉字实验;

14)日历时钟PCF8563控制实验;

(15)  I2C储存卡读写实验;

16)语音芯片ISD1420控制实验(录音);

17)语音芯片ISD1420控制实验(放音);

18)继电器控制实验;

19)步进电机控制;

208253方波实验;

21)小直流电机调速实验;

2216*16 LED点阵显示实验;

23128*64 LCD液晶显示实验;

248250可编程异步通讯接口实验(自发自收);

258251可编程通讯接口实验(与PC机);

26)单片机RS232/485串行发送实验(双机通讯);

27)单片机RS232/485串行接收实验(双机通讯);

28)温度压力实验;

29CAN总线通讯接口实验;

30)以太网TCP/IP协议接口实验;

31USB2.0通讯接口实验。

32DS18B20单总线温度测量实验

33)红外线遥控收发实验

34TLC549串行A/D转换实验

35TLC5615  10D/A串行转换实验

36PCF8563  I?C日历时钟实验

37)看门狗实验

38PWM实验

3974LS138译码器实验

40)串并转换(7 4 L S 1 6 4),扩展2位七段LED实验

41)并串转换(7 4 L S 1 6 5)实验

(42)LM331电压/频率转换实验

43)十字路口交通灯模型控制实验

44AT24C02  I2C总线存储器读写实验

45)串行存储芯片93C46读写实验

46)交通信号灯的控制实验

47)直流电机闭环控制实验

48)温度测量闭环控制

四,单片机课程设计(选配)

序号

实训包名称

配件

说明

配件名称

数量

1.

可燃气体报警仪



51单片机系统

1

使用可燃气体传感器,调理电路进行信号调理,单片机根据信号进行报警。

可燃气体检测模块

1

配件、技术资料

1

2.

流量液位检测自动供水(带红外遥控)



51单片机系统

1

单片机实时检测并在LED上实时显示水流量信息,同时根据液位情况,控制水泵进行自动供水控制,水流量可手动进行调节。系统带红外遥控系统。

透明供水系统模型

1

水泵

1

流量检测系统

1

液位检测系统

1

红外遥控器

1

配件、技术资料

1

3.

超声波倒车雷达



51单片机系统

1

使用一对超声波传感器,单片机根据发射与接收超声波信号的时间差来计算距离,带温度补偿,结果用数码管显示

超声波测距模块

1

显示模块

1

配件、技术资料

1

4.

环境测试仪



51单片机系统

1

使用温度、湿度、光强传感器,测量环境温度和湿度及光线明暗

环境测试模块

1

键盘显示模块

1

配件、技术资料

1

5.

出租车计价器



51单片机系统

1

直流电机模拟车轮,用霍尔传感器测里程,用LCD显示里程、单价、总价、等信息

液晶显示模块

1

直流电机模块

1

配件、技术资料

1

6.

数字式多路温度采集系统



51单片机系统

1

8DS18B20同进进行温度采集和显示

DS18B20模块

1

键盘显示模块

1

配件、技术资料

1

7.

数据采集系统



51单片机系统

1

采用AD转换器转换模拟信号,再通过单片机串口发送到PC机,PC机对收到的数据进行显示

数据采集模块

1

串行通信模块

1

配件、技术资料

1

8.

交通灯控制系统



51单片机系统

1

LED发光二极管模拟交通灯,数码管显示倒计时秒数

交通灯模块

1

显示模块

1

配件、技术资料

1

9.

直流、步进电机控制系统



51单片机系统

1

PWM控制直流电机转速,并用霍尔传感器测速;步进电机正反转控制、速度控制

电机控制模块

1

键盘显示模块

1

配件、技术资料

1

10.

公交车报站器



51单片机系统

1

公交车报站,语音提示,可进行语音录放控制

语音录放模块

1

配件、技术资料

1

11.

红外测温仪



单片机系统

1

使用热释红外传感器,实现非接触测量人体、物体温度,用数码管显示

红外测温模块

1

键盘显示模块

1

配件、技术资料

1

12.

数字电子钟



51单片机系统

1

年、月、日、星期、时、分、秒显示,程序中可设置初值

日历时钟模块

1

键盘显示模块

1

配件、技术资料

1

13.

手机游戏



单片机系统

1

单片机实现俄罗斯游戏,用LCD显示,键盘控制

液晶显示模块

1

键盘显示模块

1

配件、技术资料

1

14.

电子称



51单片机系统

1

测量物体质量,用数码管显示,提供法码,量程500

压力测量模块

1

键盘显示模块

1

配件、技术资料

1

15.

考勤机



51单片机系统

1

IC卡应用于考勤机,身份识别

读卡器模块

1

键盘显示模块

1

配件、技术资料

1

16.

U盘、SD卡读写器



U盘、SD卡读写模块

1

可读写U/SD卡,U/SD卡自配

配件、技术资料

1

17.

MP3音乐播放器



MP3播放模块

1

可播放MP3音乐,并可自由更新MP3文件

配件、技术资料

1

18.

无线语音传输系统



单片机系统

1

无线数据传输模块实现数据传输,注:用户至少配两套系统才能完成传输功能

无线通信模块

1

配件、技术资料

1

19.

基于CAN总线的汽车车窗控制



51单片机系统

1

CAN总线方式通信,控制车窗的开合(模拟),注:用户至少配两套系统才能完成传输功能

CAN通讯模块

1

配件、技术资料

1

20.

网络家电



51单片机系统

1

通过以太网控制(模拟)空调的启动、停止和设置

以太网通讯模块

1

配件、技术资料

1

21.

GSM/GPRS通信系统



51单片机系统

1

单片机控制GSM/GPRS通信模块实现自动拔号通话功能

GSM/GPRS网络通信模块

1

配件、技术资料

1

22.

GPS定位



51单片机系统

1

单片机读取GPS模块信号:时间、经度、纬度、海拔、移动速度等,用LCD显示

GPS模块

1

液晶显示模块

1

配件、技术资料

1

23.

语音识别机器人



语音识别控制模块

1

单片机对语音进行识别,可以控制机器人前进、后退、左转、右转、跳舞等动作

机器人

1

机器人控制板

1

配件、技术资料

1

24.

语音遥控小车



语音识别控制模块

1

单片机对语音进行识别,控制小车前进、后退、左转、右转等动作

小车车体

1

小车驱动板

1

配件、技术资料

1

25.

LED点阵显示屏



51单片机系统

1

基于51单片机控制的多功能LED点阵显示屏,适合单片机实训中的项目教学,由648*8点阵LED模块组成,可同时显示1616*16点阵的汉字。

LED显示屏

1

配件、技术资料

1

五、我厂最新通过Flash动画与3D虚拟仿真技术相结合的方式研发的数控式虚拟演示实验平台,其功能之强大,实验项目之多性能价格比之高令您叹服。(选配:)

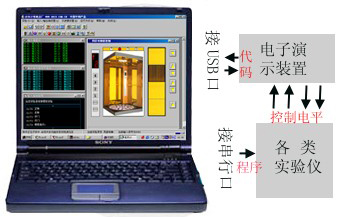

电子实验演示屏装置连接示意图

可完成十五个控制实验项目:

1 交通信号灯的自动控制

2 机器人自动扫地雷

3 加工中心刀库捷径方向选择控制

4 驱动步进电机的控制

5 舞台艺术灯饰的控制

6 四层电梯的控制

7 LED数码管显示控制实验

8 交流电机Y/Δ形起动的控制

9 液体混合装置的自动控制

10 水塔水位自动控制

11 四级传送带的模拟运行

12 邮件分拣系统的模拟运行

13 数字逻辑分析仪实验

14 温度压力实验

15 连线自动捡测系统

可编程CPLD/FPGA部分实验isplsi1032下载应用实验,其它公司下载板为选配实验。

自行扩展实验

通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。

说明:实验项目打"☆"号为选配扩展卡实验。
