电力拖动实验台,电力拖动实验装置,电力拖动实训设备

SBDQ-02型电力拖动实验装置



电力拖动实训设备面向专业:机电一体化技术、机械制造与自动化、电气自动化技术

电力拖动实训实训目的:通过实验实训帮助广大学生加强对理论知识的理解,并在实训的进行过程中,通过理论知识的拾取、转换、分析方法,使学生掌握电气控制线路安装及调试的基本的操作技能,提高学生的动手能力。电力拖动实训室设备还可用高级维修电工技能鉴定的培训和考核。

一、概 述

电力拖动实验装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》《工厂电气控制》等课程大纲的实验要求,特别适用于自动化类、机电类、电工电子类等各种专业的实验教学,为高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。

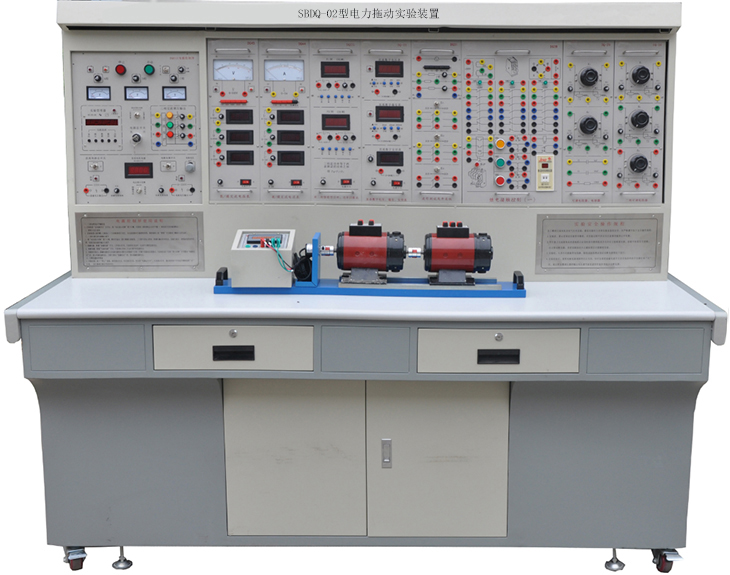

(实验台结构参考图片,具体以实物挂件配置为准,也可按客户要求定做)

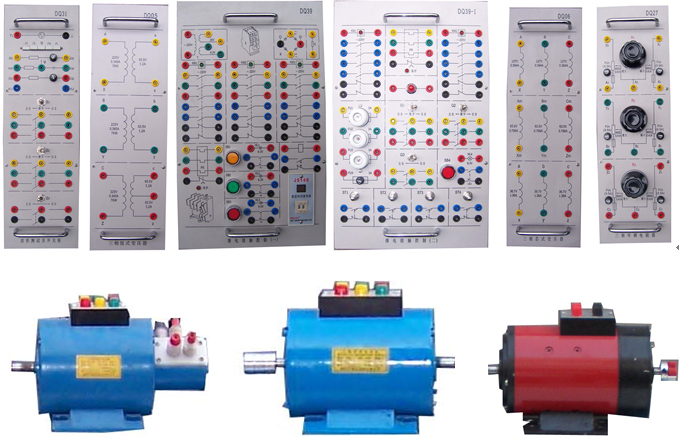

( 挂件及电机示例)

二、产品特点

1、综合性强:即能完成"电机及拖动基础"实验 ,又能完成"工厂电气控制(继电接触控制)"实验,还可扩展"可编程控制技术""交直流调速技术"等。

2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。

4、用"校正直流测功机"测原动机输出功率,完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。

5、装置采用三相隔离变压器隔离供电(浮地设计)设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。

三、电力拖动实验设备技术性能

1、输入电源:三相四线(或三相五线)~380V±10%  50Hz

2、工作环境:温度-10℃+40℃ 相对湿度<85%(25℃) ,海拔<4000m

3、装置容量:<1.5KVA

4、外形尺寸:1870mm×700mm×1580mm

5.安全性能:设有电压型和电流型漏电保护,符合国家相关安全标准。

四、实验项目

1.直流电机

1)直流电机认识实验(冷态电阻测量,铭牌值认识,启动,换向,调速控制)

2)直流发电机实验(他励/复励发电机特性研究)

3)直流并励电动机实验(并励电机特性研究)

4)直流电动机转动惯量的测定。

2.变压器实验

1)单相变压器实验(空载/负载/短路实验)

2)三相变压器实验(空载/负载/短路实验)

3)三相变压器的连接组和不对称短路

4)三相三线圈芯式变压器

5)单相变压器的并联运行

6)三相变压器的并联运行

3.异步电机实验

1)三相鼠笼异步电动机的工作特性

2)三相异步电动机的起动与调速

3)单相电容起动异步电动机

4.电动机机械特性的测定

1)直流他励电动机在各种运转状态下的机械特性(四象限运行)

2)三相异步电动机在各种运行状态下的机械特性

3)三相异步电机M-S曲线的测绘

5.控制电机实验

1)旋转编码器实验

2)直流伺服电机实验

五、电力拖动实验装置的配置介绍

1DQ01B电源控制屏(铁质喷塑结构,铝质面板)

(1) 交流电源

提供三相0450V可调交流电源,同时可得到单相0250V可调电源(配有一台三相同轴联动自耦调压器(规格1.5KVA0450V),克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0250V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组,并设有直流数显电压表及切换开关。

(3) 人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用;

设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。

设有电压型漏电保护器,实验过程中有漏电现象,即切断电源。

强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。

(4) 仪表保护体系

设有多只信号插座,与仪表相连,仪表超量程,即能告警,对仪表起到良好的保护作用。

5)定时器兼报警记录仪(服务管理器):具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

(6) 控制屏正面大凹槽内,设有两根钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V40W日光灯一盏。

2DQ02实验桌凳

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速系统及固定电机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。测速系统采用光电编码器测速系统,克服了用测速发电机测速线性度差,测量不精确等缺点。

4DQ05三相组式变压器

(三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A

5DQ06三相芯式变压器  提供150VA220V/110V0.4A/0.8A 三相心式变压器一只。

6DQ07直流复励发电机  (Un=DC200V IN=0.5A   PN=100W n=1600RPM ,绝缘等级E

7DQ09 直流他(并)励电动机Un=DC220V IN=1.1A   PN=185W n=1500RPM ,绝缘等级E

8DQ10三相鼠笼式异步电动机 AC3800V/220V,接法 Y/Δ,转速 1420 RPM,功率100W ,电流0.5A

绝缘等级E

9DQ11三相线绕式异步电动机AC220V,接法 Y,转速 1380 RPM,功率120W ,电流0.6A,绝缘等级E

10GDQ12线绕式异步电机起动与调速电阻箱

提供0251535五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11DQ19校正直流测功机220V2.2A 355W1500r/min

即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的23倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。

12DQ22直流数字电压、毫安、安培表(三只)

A. 智能型直流数显电压表一只:

1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。

2) 2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

B.直流数显毫安表一只:

采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA200mA2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

C.直流数显电流表一只:

1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7TFT液晶屏显示四位测量值,超量程提示。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

13DQ25单三相智能型功率、功率因数表

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

14DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

15DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

16DQ29可调电阻器、电容器

提供90Ω×2/1.3A900Ω×2/0.41A瓷盘电阻各一组,35μF/450V4μF/450V电力电容各1只。

17DQ31C熔断器及开关板

由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

18DQ44/模交流电流表(四只)

由三只数字交流电流表和一只指针式精密交流电流组成。测量范围05A,量程自动判断、自动切换,精度0.5级,3位半数码显示。

19DQ45/模交流电压表(四只)

由三只数字交流电压表和一只指针式精密交流电流组成。测量范围0450V,量程自动判断、自动切换,精度0.5级,3位半数码显示。

六、 电力拖动实验装置的配置清单







数量

1

DQ01B

电源控制屏

1

2

DQ02

实验桌

1

3

DQ03-1

固定电机导轨、光码盘测速系统及在线可编程智能数显转速表

1

4

DQ05

三相组式变压器

1

5

DQ06

三相芯式变压器

1

6

DQ07

直流复励发电机

1

7

DQ09

直流他(并)励电动机

1

8

DQ10

三相鼠笼式异步电动机

1

9

DQ11

三相线绕式异步电动机

1

10

GDQ12

线绕式异步电动机起动与调速电阻箱

1

11

DQ19

校正直流测功机

1

12

DQ22

直流数字电压、毫安、安培表(三只表)(注:按实验要求每套需配2件)

2

13

DQ44

/模交流电流表(四只表)

1

14

DQ45

/模交流电压表(四只表)

1

15

DQ25

/三相智能功率、功率因数表

1

16

DQ26

三相可调电阻器(每组90Ω*2/1.3A

1

17

DQ27

三相可调电阻器(每组900Ω*2/0.41A

1

18

DQ29

可调电阻器、电容器

1

19

DQ31C

熔断器及开关板

1

20

连接线

高可靠护套结构手枪插实验连接线及配件

1

21

配套教学资源(一)

电机与变压器仿真教学软件(详见附件一)

1

22

配套教学资源(二)

电力拖动仿真教学软件(详见附件二)

1

24

配套教学资源(三)

机床电气线路仿真教学软件(详见附件三)

1

25

配套教学资源(四)

维修电工电类综合技能鉴定3D仿真软件(详见附件四)

1
