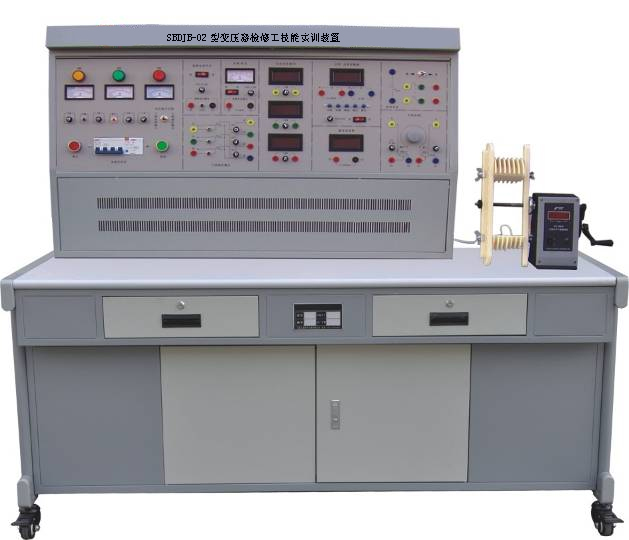

SBDJB-02型变压器检修工技能实训装置

一、概述

变压器检修工技能实训装置是进行电力变压器的拆除、重绕、组装、维修和电机出厂检测的技能实训平台，可对学生在拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、装置的配备

1. 电源控制屏（双层亚光密纹喷塑结构，铝质面板）

(1)三相四线电源输入，经漏电保护器和总开关,由接触器通过起、停按钮进行操作，并设有急停控制按钮。

(2)三相交流电源，提供三相 0～450V 可调交流电源，同时可得到单相 0～250V 可调的交流电源，配有一台三相同轴联动自耦调压器（规格 20kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护。配有指

针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

(3)单相双联插座、三相插座各一只。

2. 实训桌 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，桌子下方设有检修常用工具。

3. 测量仪表

(1)交流数字电压表一只：测量范围 0～500V（5V、50V、500V 三档，PVC 轻触键盘切换），输入阻抗 1M，精度 0.5%±5 字，具有超量程报警、指示及切断总电源等功能。

(2)交流数字电流表三只:测量范围 0～20A（200mA、2A、20A 三档，PVC 轻触键盘切换），输入阻抗为 0Ω ，精度 0.5%±5 字，具有超量程报警、指示及切断总电源等功能。

(3)智能单三相功率、功率因数表由两套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用专用 DSP 计算有功功率。单相功率及三相功率 P1、P2 测量，精度为 0.5 级，电压、电流量程分别为 500V、20A，可测量负载的有功功率、功率因数及负载的性质等；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询。

4. 吊装工具配备配备一套手拉式葫芦，安装在吊装支架上，吊起后支架可以自由移动，将变压器铁心移动到指定位置。

5. 变压器移动小车移动小车采用优质钢材料，将变压器安装在上面，便于移动和实训室管理。

6. 测量仪器、变压器及拆装工具配备

(1)便携式数字万用表

(2)交流耐压测试仪：

电压测试范围：AC（0～5）kV 准确度 ±（5%+3 个字）

漏电流测试范围：AC（0.3～2～20～100）mA 准确度 ±（5%+3 个字）

报警值预置范围：AC（0.3～2～20～100）mA 准确度 ±（5%+3 个字）

定时时间范围：（0～99）s ±1%、或手动

变压器容量：500VA

(3)绝缘油介电强度测试仪

测量范围：AC 0～80kV

限定电流：5mA

测量精度：1%

调压速度：2kV/S±10%

预定设置：次数 1～9/搅拌时间 0～1 分 39 秒/静置时间 0～10 分 39 秒；

油杯间隙：2.5mm（油杯塞尺直径）

(4)噪声测定仪：

测量范围：40dB～130dB（A）

基本误差：±2.0dB

读数更新速率：约 2 次/秒

参考声压级与标定频率：94dB、1000Hz

时间计权（F/S） F：采样时间 125ms S：采样时间 1s

参考入射方向：传声器轴向

(5)携带式直流双臂电桥：

测量范围：10-4Ω～11Ω

最小分辨率：5μΩ

准确度等级：2 级

(6)2500V 等级兆欧表

(7)10kVA 三相油浸式电力变压器：此变压器包含瓦斯继电器（气体继电器）、无载分接头开关（可以正负 5%无载调压）、油箱、油枕、吸湿器、防爆管、高、低压套管、散热器、油位指示器等，并经经过特殊设计，便于检修。

(8)常用检修工具：配有钢丝绳、吊环、油盘、木锤、千分尺、数显电笔、螺丝刀、活动扳手、电烙铁、焊锡丝、内六角、钢丝钳、斜口钳、尖嘴钳、电工刀等。
