[产品型号]:SB-CK-II [产品名称]:现代交换实验箱,现代交换系统方案 [价    格]:[在线客服]:

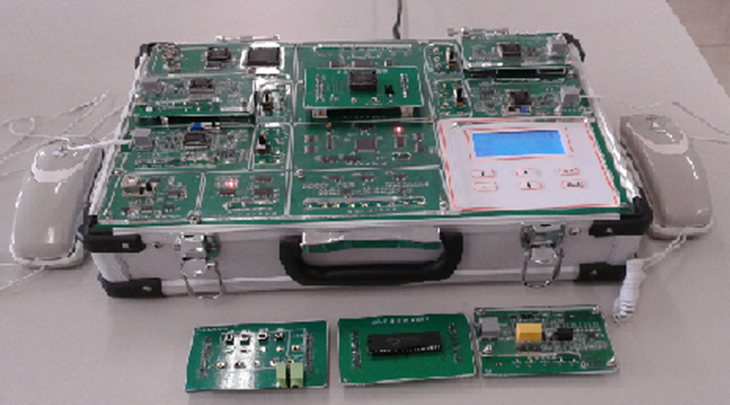

SB-CK-II现代交换系统方案



1-1  现代交换系统   人工交换模块  空分交换模块  外线网模块

一、产品特点

1、模块化设计,以用户交换机为模型,功能划分清晰,开放接口丰富。

2、提供四路电话用户接口,其中两路设计为可拔插模块。

3、集成了三种交换方式:人工交换、空分交换、时分交换,均设计为可拔插模块。

4、提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令,标准450HZ正弦波信号;

5、提供了标准25HZ正弦波铃流信号。

6、提供了DTMF双音多频信号的译码数据的同步比特显示,直观明了。

7、提供了手动振铃装置、话务员语音接口、用户线接线柱等,可真实完整的实现人工交换接续过程,辅助实验人员领悟交换本质,激发学习兴趣。

8、数字交换网络中,可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙,辅助实验人员理解时分概念。

9、提供了标准的E1接口,完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程,可完成实验箱之间的局间通信,也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口,75/120欧阻抗。

10、呼叫接续过程直观明了,可通过随机液晶同步显示呼叫接续信息,最大支持四路呼叫接续画面同步显示。

11、提供外线/市话接口可拔插模块,可接入市话网。

12、提供USB接口。

13、提供了语音录放电路模块。

14、实验电路板上覆盖有机玻璃罩,能有效保护裸露的电路。

15、输入键盘提供了:上/下键、+/-键、返回、确认等六个按键,便于进行菜单选择和数值的修改。

16、可扩展VOIP软交换方式,提供管理功能,可配置中端号码,支持多种业务;可实时显示呼叫流程及详细协议数据;可提供协议自定义功能,自己写入sip协议;可通过服务器连接电信运营商,直接拨打外部电话;

二、实验内容

实验需求设备说明

第一章 系统模块单元实验

实验1 设备组成及测试点说明

实验2 电话用户接口模块实验

实验3 电话用户信令的产生与观测实验

实验4 双音多频(DTMF)接收与检测实验

实验5平台交换方式与状态显示

实验6 用户话路PCM编译码实验

实验7 呼叫处理与线路信号的传输过程实验

实验8 /四线变换与回波返损测试实验

实验9 用户终端电话信号电平调整实验

第二章 信令交换与信息交换

实验10 人工交换实验

实验11 空分交换(MT8816)实验

实验12 时分交换(MT8980)同一码流时隙交换实验

实验13时分交换(MT8980)不同码流时隙交换实验

实验14 时分交换(MT8980)手动连线实验

实验15 数字时分中继局间通信实验

实验16 模拟中继通信实验

附 录

附录1 局内呼叫SDL进程图

附录2 模拟交换网络芯片MT8816介绍

附录3 数字交换网络芯片MT8980介绍

附录4 参考文献

三、菜单结构

1.液晶键盘的具体操作如下:

1)开机后液晶屏显示界面

 欢 迎 使 用

 现代交换实验平台

2)按"确认"键进入主要参数显示界面:

区号:025

话机A-8601     话机B8602

话机C-8603     话机D8604

PCMFSA1   B3   C8   D20

说明:a."区号025"  本台实验箱的区号为"025"  此号可进行修改

b."话机A-8601"  实验箱中电话用户A的号码为8601

 "话机B-8602"  实验箱中电话用户B的号码为8602

 "话机C-8603"  实验箱中电话用户C的号码为8603

 "话机D-8604"  实验箱中电话用户D的号码为8604

 c."PCMFSA1  B3  C8  D20 "

电话A用户的PCM编译码系统分配时隙为第1时隙

电话B用户的PCM编译码系统分配时隙为第3时隙

电话C用户的PCM编译码系统分配时隙为第8时隙

电话D用户的PCM编译码系统分配时隙为第20时隙

3)按"确认"键进入实验项目界面:

主菜单

1.人工交换

2.空分交换-MT8816

3.时分交换-MT8980

4.时分中继传输

5.交换机接入市话网

6.交换机设置……

"↑"键或"↓"键,移动指示箭头,如箭头指向"2.空分MT8816"

"确认"键,进入对应的下一级菜单"空分MT8816"实验内容。

"返回"键返回上一级菜单

液晶显示器(LCD)是一种极低功耗显示器,其应用特别广泛。在实验平台中,LCD用来显示操作程序、工作菜单,引导实验按部就班地进行。关于液晶显示的详细工作原理见附录1

注意:按动薄膜开关上的按键时,请勿莽力操作,以便延长薄膜开关的使用寿命。另外,只用当实验拔插模块放置正确,菜单项目选择正确,其对应控制程序才会启动并正确运行。

4)交换方式状态显示界面

如:在主菜单中选择"空分交换 MT-8816",按"确认"键,进入空分交换界面

空分交换-MT8816  1

主叫:

被叫:

状态:

注:类似的交换界面,平台同时提供四个交换画面显示,右上角的数字为画面编号14可设,按"↑"键或"↓"键选择当前画面。

5)参数设置显示界面:

如:设置四路电话用户的系统分配时隙。在进入主菜单后选择"时分交换-MT8980"

进入后再选择"话路时隙设置"。如下图,设置电话用户A的时隙界面。

话路A时隙+  FS1  -话路A初始时隙为"1"时隙,通过键盘上的"+""-"按键可进行增减,然后按"确认"确定所设参数。话路BCD同上。

五、配置

序号

产品名称

数量

性质

说明

1

现代交换技术实验箱

1





 标准配置



2

Q9时分中继线

1

真实E1接口

3

模拟中断线

1



4

信号连接线

1



5

电话机

2



6

教材

1

电子

7

教学软件
