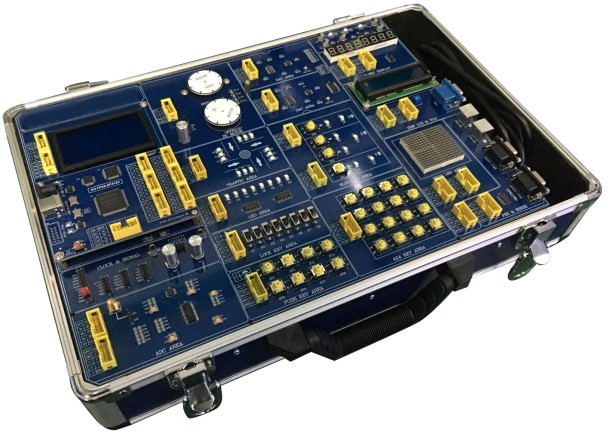

FPGA教学开发创新平台

FPGA教学开发创新平台



一、系统概述:

FPGA教学开发创新平台是适合新工科专业进行EDA课程教学实验以及课程设计的必备工具。系统由CPU核心子板、平台模块母板、扩展接口子板等几部分组成。实验内容丰富生动形象,能够大大的激发学生的兴趣,使学生老师在教学的过程中能够寓教于乐,同时在学习EDA的同时可以加强对控制、通信、单片机等课程进行加深,让学生学有所得。

二、结构特点:

CPU核心子板主芯片采用用ALTERA CycloneIV系列中的EP4CE6用户可更换其它核心子板;

模块化设计,每个模块相对独立,做实验时将模块与核心板连接起来即可;

CPU核心子板板载USB-BLASTER下载调试器,只需一根USB连接线即可完成程序的加载、调试与固化,同时方便实验室管理;

CPU核心子板自带SDRAMFLASH,可用于NIOSIIIP CORE设计验计;

丰富的实验模块,在数字电路的基础上增加了控制类、接口类、通信类的实验模块;

二个时钟源,四路输出,每路相对独立, 24MHZ-1HZ的频率能满足用户要求;

核心板FPGA芯片I/O管脚完全开放,用户可以任意定义;

丰富的样板实验程序,在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2VGA、音乐、键盘等实验,实验内容形象生动;

QUARTUS11.0开发软件,支持多种语言输入,自带LICENSE

详细的操作手册,含软、硬件的使用说明,各模块的功能说明。

核心板规格说明:

FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N

FPGA内门电路高达12万门,内部使用RAM作电路结构,速度高达几百MHZ,且可任意规划更改电路,是一个可随心所欲的设计芯片。

板载USB-Blaster下载调试器,用户只需一根USB连接线即可完成程序的加载、固化、调试。

8M-Byte SDRAM

4M-Bits EPCS4

50M系统时钟

JTAG编程调试接口

7HR-EXT标准扩展接口

四路时钟输入接口

1个复位按键

5V/DC电源输入接口

平台母板规格说明:

8位拨动开关输入模块

8位按键开关输入模块

4*4矩阵键盘输入模块

8LED显示模块

8位动态扫描的数码管显示模块

16*16点阵显示模块

1602字符液晶显示模块

12864图形点阵LCD显示模块

高速8位并行AD转换模块

2路高速8位并行DA转换模块

频率、幅度均可调的正弦波、三角波、方波模拟量输出模块

蜂鸣器、喇叭输入接口模块

1个四向模拟交通灯控制模块

1个四相步进电机控制模块

1个速度可控、可测直流电机模块

1VGA接口

2UART串行通信接口

2PS2鼠标、键接接口模块

三、实验项目:

EDA设计示例

基于QUARTUSII图形输入电路的设计

基于VHDL格雷码编码器的设计

含异步清零和同步使能的加法计数器

八位七段数码管动态显示电路的设计

数控分频器的设计

图形和VHDL混合输入的电路设计

基本触发器的设计

可控脉冲发生器的设计

基于VHDL的抢答器的设计

基于VHDL的表决器的设计

正负脉宽调制信号发生器设计

矩阵键盘接口电路的设计

AUDIO电子音乐实验

直流电机的测速实验

步进电机驱动控制

交通灯控制电路实验

PS2接口键盘显示实验

VGA彩条信号发生器的设计

数字频率计的设计

多功能数字钟的设计

电梯控制的设计

AD/DA转换实验

NIOSII IP CORE设计示例

最小NUISII系统设计

设计一个带SDRAMFLASHNIOSII系统

FLASH读写操作-流水灯的设计……

四、配套软件

根据不同用户要求可配套不同版本的软件,随机配套的软件功能齐全,支持Verilog/VHDL硬件描述语言等多种设计输入。软件可运行在及Windows XP/WIN7/WIN8/WIN10操作系统下。

设备名称:FPGA教学开发创新平台
型 号:EDA-EP4CE6
主 芯 片EP4CE6
工作电压:~220v±10%,50Hz±1Hz
尺寸(mm)410 x 260 x 80
重 量(kg)<4
附件清单
1.串口线× 1
2 .USB连接线× 1
3.Quartus、程序光盘× 2
4.实验指导书× 1
5.实验连接排线×8
