[产品型号]:SB-JD100 [产品名称]:制冷机制冷测试培训装置 [价     格]: [在线客服]:

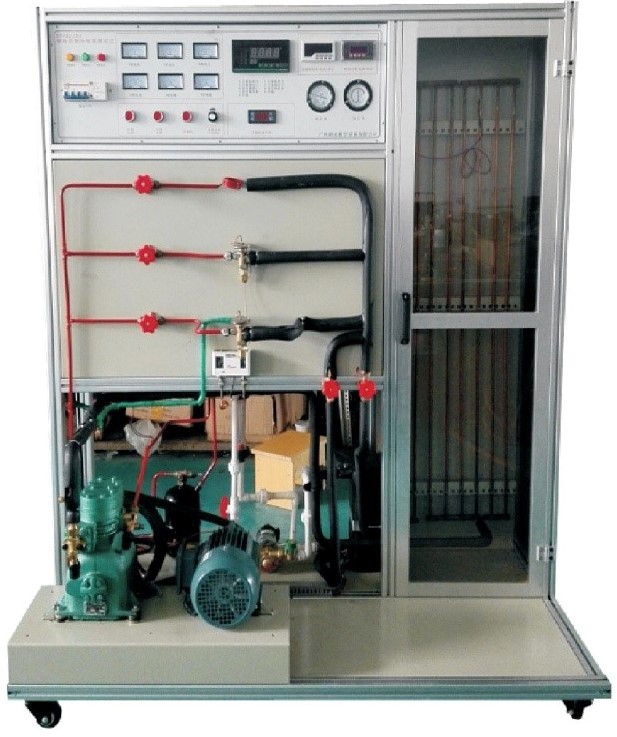

SB-JD100制冷机制冷测试培训装置



一、装置特点
1.
制冷机制冷测试培训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立,以"蒸发器液体载冷剂循环法"为主要测量,以"水冷蒸发器量热器法"作为辅助测量
2.
采用1匹制冷机组,采用空气冷冷凝器和透明的塑料蒸发器,可以观察制冷剂由液态变为气态的现象; 系统结构紧凑、布局合理,造型美观大方,、可研究制冷剂在循环管道内的各种流动,包括在压缩机中的回流。
3
提供三种不同的节流膨胀阀,分别是:恒压膨胀阀、恒温膨胀阀、毛细膨胀装置,可对比制冷剂在其中分别膨胀的效果
4.
设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护


二、实验目的

加深了解制冷循环系统的组成。

1.学习测定制冷机性能的方法。

2.通过实际测定和制冷机运行以及参数计算,分析影响制冷机性能的因素。

(可测制冷量、功率和计算制冷系数,并可进行热平衡计算)

3.测量压缩机在空调工况实验

4. 测量压缩机在冷库工况实验

三、技术参数

1.电压等级 AC380V

2.额定功率 3KW

3.制冷量 1.2KW

4.循环水量 流量3吨杨程9

5.流量计 16-160L/h

6.制冷剂 R22

7.重 量:100kg
8.
外形尺寸:150cm×70cm×160cm

四、基本配置及功能
1.控制屏
采用双层亚光密纹喷塑结构,造型新颖。可满足冷水系统和直接蒸发系统的工作原理,最上层布置制冷控制温度检测装置,右边可直观展示制冷系统结构;后部设有冰水蒸发器,正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。、可直观的演示一些物理概念,

 2.交流控制单元
单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流30mA
3.
制冷系统

1)匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸、主要配置:移动式实验台、制冷压缩机、冷凝器、节流阀、蒸发器、水泵、水箱、水流量计、16路巡回检测仪、温度传感器、高低压控制器、电源开关、干燥过滤器、储液罐、电流表、电压表、压力表等组成。发器、电动机
2)电流表2只(精度0.5级)
316路数显温度表1只(精度0.5级)
采用PT100铂电阻作传感器,测量范围-50150℃。,共测9组温度参数,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、
真空压力表2只(精度2.5级)
量程为-0.11.5MPa-0.13.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力
4.
提供三种不同的膨胀阀(恒温式、恒压式、毛细管式
5.
控制仪表
高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
五、实训项目
1.
熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2.
了解国际标准GB/T5773-2004容积式制冷压缩机性能使用方法
3.
利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量
4.
利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量
5.
主、辅测制冷量相对误差的计算与分析
6.
制冷机组能效比的计算与分析
六、系统配置表

序号

名称

数量

型号

1

开启式压缩机组

1

2Q-3

2

电动机

1

1KW

3

恒压膨胀阀、

1

2A

4

恒温膨胀阀

1

2A

5

压力表

2

3.5MP

6

温度控制器


DF-457

7

液视镜

1

3/8

8

手阀

6

3/8

9

数字温度表组

6

220V

10

传感器

6

PT100

11

风冷模块

1

2P

12

加液管
