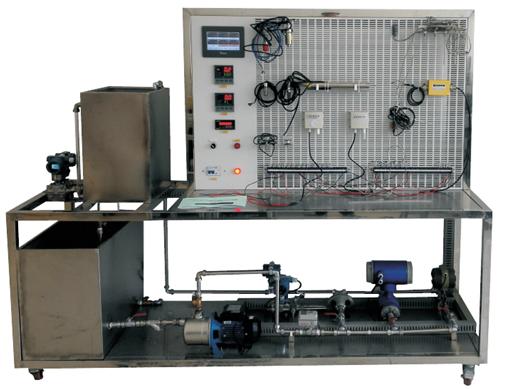

SBJYD-RT热工测量实验装置
1.功能：
演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
二、设备配置
1、电电源：单相交流220V±10% 50HZ
2、作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、测参数据：压力、温度、流量、液位测量仪表。
三、系统组成
1、系统通过产品说明、零件展示、装配演示、原理展示四个方面，讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
2、零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。
3、装配演示：以真实的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和4、装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。
5、原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。
测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道和显示装置等组成。
四、实训功能
1. 能实现传感器的认知；
2. 能实现离心泵的工作原理及特性认识；
3. 能实现电动调节阀的工作原理及特性认识
4. 能实现智能调节仪的认识和使用
5. 能实现流量积算仪的认识和使用
6. 能实现无纸记录仪的认识和使用
7. 能实现涡轮流量计的工作原理认识和校验
8. 能实现电磁流量计的工作原理认识和校验
9. 能实现孔板流量计的工作原理认识和校验
10. 能实现差压变送器的工作原理认识和使用
11. 能实现扩散硅压力传感器的工作原理认识和操作
12. 能实现扩散硅液位传感器的工作原理认识和校验
13. 能实现电容式液位传感器的工作原理认识和校验
14. 能实现差压液位传感器的工作原理认识和校验
15. 能实现Pt100铂热电阻的工作原理认识
16. 能实现平衡电桥的工作原理认识
17. 能实现T型热电偶的工作原理认识
18. 能实现半导体热敏电阻的工作原理认识
19. 能实现传感器的零点和迁移的认识
|
