SB-7125教学型立式数控铣床

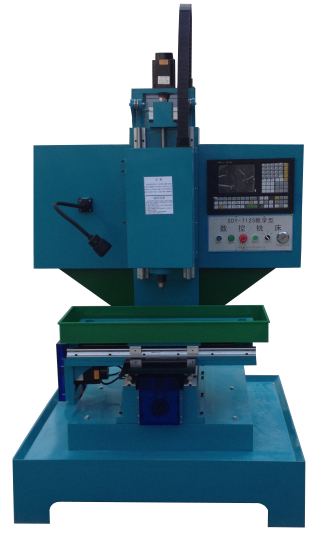

7125教学型立式数控铣床是我公司最新研制的教学科研用数控铣床，该机床是典型的机电一体化产品，除配制高性能SB-830MI数控系统外，硬件配置更具有相当的刚性、强度及制造精度；该机床能实现三轴联动控制，适合于对铝全金、塑料、有机玻璃等材料加工各种几何形状复杂、精度要求较高的零件，如：凸轮样板、靠模、弧形槽、塑料模具型腔及其他复杂异形曲面等，是各相关科研院所、高职学院及技术学校理想的实验设备。
特点
1.高性能的SB-830MI三轴联动数控系统；
2.高硬度、耐磨、小摩擦系数的直线导轨，高精度滚珠丝杆传动，充分保证机床工作精度及使用寿命；
3.高精度变频电机驱动主轴实现无级变速；
4.高精度伺服系统，机床脉冲当量为1μ（0.001 mm）；
5.串行RS232通讯接口功能，可与计算机联机通讯；
6.操作方便舒适，符合现代人机工程学的优化思想；
7.外型美观大方，彰显实验场所品质。
3.2.2 用途
1.相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2.各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3.各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4.开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。
3.2.3 数控系统主要功能：
1：编程指令采用国际标准的ISO格式G代码，与FANUC系统全面兼容；
2：快速点定位速率24m/min,高速圆弧和直线插补速率15m/min；
3：采用电子盘技术：数据可以多个位置保存，出错后可以快速恢复；
4：三轴联动；
5：自动、手动、点动、单段、DNC、手轮、模拟运行功能齐备；
6：刀具半径正反向间隙补偿；
7：菜单式操作；
8：大容量程序存储器
9:系统具有软件、硬件限位，保证工作安全；
10:辅助功能完善；
11:串行RS232、USB通讯功能可与计算机联机通讯、软件升级。
合理紧凑的工业标准结构，刚性和精度优良的机械性能，稳定可靠的电气系统控制，丰富灵活的操作功能，大方的整体造型，是灵巧的数控教学实验设备，配备可靠的数控系统。 数控加工功能： 三坐标3轴联动，三维曲面，模具轮廓，点阵丝孔和文字图案加工。
|
序号 |
项目 |
参数 |
|
1 |
工作台面积 |
250×500 mm2 |
|
2 |
T型槽 |
3×12mm |
|
3 |
工作台最大承重 |
30 Kg |
|
4 |
X向行程 |
480 mm |
|
5 |
Y向行程 |
250 mm |
|
6 |
Z向行程 |
250 mm |
|
7 |
X向快速移动速度 |
步进：3m/min |
|
8 |
Y向快速移动速度 |
步进：3m/min |
|
9 |
Z向快速移动速度 |
步进：3m/min |
|
10 |
最小控制单位 |
0.001mm |
|
11 |
主轴孔锥度 |
BT30 |
|
13 |
主轴电机功率 |
1.5Kw |
|
15 |
主轴最高转速 |
2800 rpm |
|
16 |
选用刀具直径范围 |
1-12mm |
|
17 |
定位精度 |
0.02mm |
|
18 |
重复定位精度 |
0.01mm |
|
19 |
数控系统控制轴数 |
3轴 |
|
20 |
冷却泵功率 |
180W |
|
22 |
显示界面 |
液晶显示 |
|
23 |
机床外形尺寸(长宽高) |
1320*1400*1560 |
|
24 |
重量 |
约250kg |
|
25 |
数控系统 |
SB-830MI |
