传感器检测实验室,传感器及检测技术实验室

传感器检测实验室,传感器及检测技术实验室

传感器实验室设备简介
一、功能介绍
检测与转换传感器实训装置、传感器实验室是电气自动化技术、电子信息工程技术、应用电子技术、机电一体化技术的实践教学平台，主要承担《传感器与检测技术》、《自动检测技术》、《自动控制系统及应用技术》等为主的学科教学实训任务。
检测与转换传感器实训装置、传感器实验室提供对信号采集、转换、分析的实验平台，实验台上采用的大部分传感器虽然是教学传感器，但其结构与线路是工业应用的基础，通过课程教学大纲规定的相关实验，可以帮助学生加强对书本知识的理解，并在做实验的过程中，通过对型号的采集、转换、分析，使学生掌握基本的操作技能，提高学生的动手能力，培养学生掌握使用传感器的检测基本技能及传感器的测试技术；通过设计性实验，使学生能利用传感器构成自动控制系统，培养学生初步工程实践能力。
传感器实训室设备面向专业：机电一体化技术、电气自动化技术、工业过程自动化技术、电力系统自动化技术、光伏发电技术、电厂热能动力装置专业学生。
传感器实训设备主要功能简介：传感器实训设备主要承担机电技术应用和电气技术应用等专业开设的"传感器原理与技术""自动化检测技术""非电量电测技术""工业自动化仪表与控制""机械量电测"等课程的实验教学。传感器与检测技术实验台完成一些实训项目，传感器与检测技术实验台上采用的大部分传感器虽然是教学传感器（透明结构便于教学），但其结构与线路是工业应用的基础，希望通过实验帮助广大学生加强对书本知识的理解，并在实验的进行过程中，通过信号的拾取、转换、分析、掌握作为一个科技工作者应具有的基本的操作技能与动手能。

传感器实验室【传感器实验室简介】
一、传感器实验室概况
传感器实验室是专业实验室，主要承担《机械工程测试技术基础》《传感与检测技术》等课程的实验和机械工程测试技术课程设计及毕业设计等教学任务。开设的实验包括验证性、综合性、设计性，旨在帮助学生加深巩固对所学机械工程测试技术基础、传感与检测技术等课程理论知识的理解，培养学生独立思考和分析问题的能力，提高实际动手和设计能力。传感与检测实验装置主要面向机械电子、机器人、机械设计制造及其自动化、机械工程等专业学生。实验室和仪器设备利用率高，实验教学效果好。
传感器检测实验室,传感器及检测技术实验室是按照应用型人才培养教育的教学和实验要求设置的实验场所,适合应用型人才培养学校的仪器仪表、自动控制、电子技术与机电技术等专业的实验教学。该传感器实验室设备主要承担自动化电气系电气工程及其自动化专业及自动化系的相关实验教学任务。
传感器检测实验室,传感器实验室配备,传感器系统综合实验台，具有相应测试仪器如示波器、稳压电源等。课程实验采用上海硕博综合传感器实验仪,系列传感器与自动检测技术实验台主要用于院校“传感器检测技术”、“检测与转换技术”、“电磁兼容技术”、“传感器检测技术课程设计”等课程的实验教学。
传感器实验台上采用的大部分传感器虽然是教学传感器，但其结构与线路是工业应用的基础，通过课程教学大纲规定的相关实验，可以帮助学生加强对书本知识的理解，并在做实验的过程中，通过对型号的采集、转换、分析，使学生掌握基本的操作技能，提高学生的动手能力，培养学生掌握使用传感器的检测基本技能及传感器的测试技术；通过设计性实验，使学生能利用传感器构成自动控制系统，培养学生初步工程实践能力。

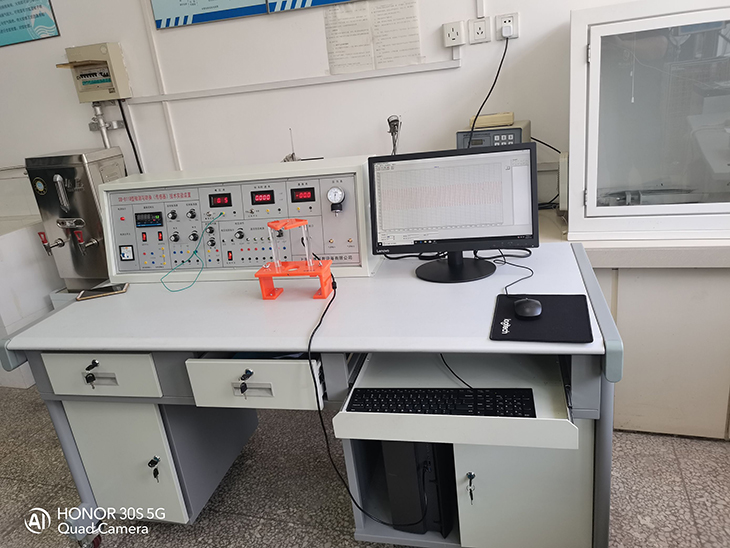

SB-811型检测与转换（传感器）技术实训装置（22种传感器）

传感器实验台,传感器实训台,传感器实验装置,传感器实训装置,传感器检测技术实训装置，检测与转换传感器技术实验台,传感器实训台,传感器教学设备,传感器实验室设备简介:传感器与测控技术实验台,并配套有多种相关的实验模块和传感器仪器设备。传感器实验室设备采用教学传感器与工业标准传感器相结合的特点，具有独立模块化处理电路和开放的软硬件接口，能提供动态链接库与标准信号输入输出接口，对传感器所采集信号的分析和处理。实验室主要承担电气工程及其自动化、电子信息工程、通信工程、机械设计制造及其自动化、机械电子工程等专业的《传感器原理及应用》课程的实验教学工作，一次可容纳30名学生做实验，可开出实验项目30多个。通过实验，能使学生加深理解课本理论知识，提高动手能力与操作技能，培养学生的信号检测及信号转换能力，为掌握后续专业课程的学习做好必要的技术准备，还可对学生的毕业设计及师生的科研提供服务。

一、传感器实验台概述:

传感器实验台,传感器实训台,传感器实验装置,传感器实训装置,传感器检测技术实训装置，检测与转换传感器技术实验台,传感器实训台,传感器教学设备,检测与转换（传感器）技术实训装置是上海硕博公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。

二、传感器实验台技术参数：

1、输入电源：AC220V±5% 50±1Hz

2、额定电流：≤5A

3、直流电源：±5V ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、测量精度：≤1%

8、功耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台规格外形尺寸：1600×750×1100mm

三、传感器实验装置主控台功能：

1、传感器实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

7、温度表：0-150℃度，精度1%。

8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9、机械式压力表：0-40Kpa，精度2%。

10、手动气压源：0-40Kpa。

四、三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。

五、数据采集卡及处理软件：

数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

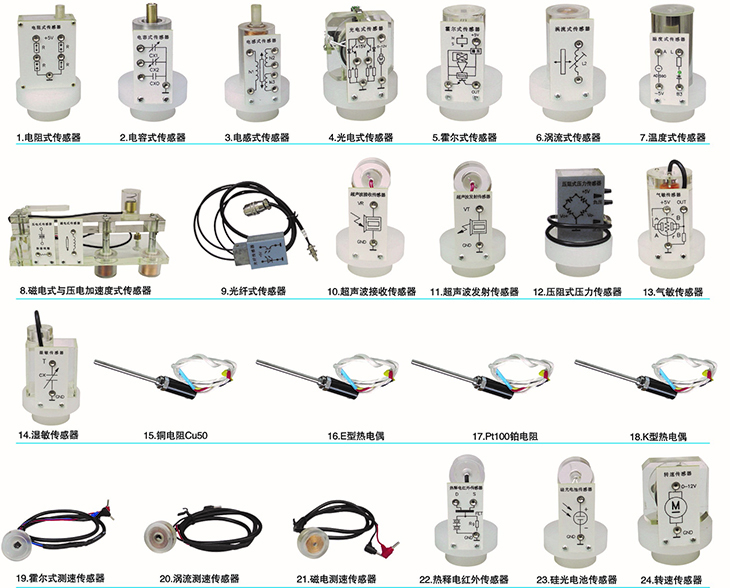

传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W

六、传感器特点：

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。

3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

4、传感器技术实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、传感器实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的性能实验
实验十四	激励频率对差动变压器特性的影响
实验十五	差动变压器的振动实验*
实验十六	差动变压器的电子秤实验*
实验十七	光电式传感器的转速测量实验
实验十八	光电式传感器的旋转方向测量实验
实验十九	接近式霍尔传感器实验
实验二十	霍尔传感器的转速测量实验
实验二十一	霍尔传感器的振动测量实验
实验二十二	涡流传感器的位移特性实验
实验二十三	被测体材质对涡流传感器特性的影响实验
实验二十四	涡流式传感器的振动实验
实验二十五	涡流式传感器的转速测量实验
实验二十六	温度传感器及温度控制实验（AD590）
实验二十七	K型热电偶的温度控制实验
实验二十八	热电偶冷端温度补偿实验*
实验二十九	E型热电偶的温度控制实验
实验三十	Pt100铂电阻的温度控制实验
实验三十一	Cu50铜电阻的温度控制实验
实验三十二	磁电式传感器的特性实验
实验三十三	磁电式传感器的转速测量实验
实验三十四	磁电式传感器的应用实验*
实验三十五	压电加速度式传感器的特性实验
实验三十六	光纤传感器的位移特性实验
实验三十七	光纤传感器的振动实验
实验三十八	光纤传感器的转速测量实验
实验三十九	压阻式压力传感器的特性实验
实验四十	压阻式压力传感器的差压测量实验*
实验四十一	超声波传感器的位移特性实验
实验四十二	超声波传感器的应用实验
实验四十三	气敏传感器的原理实验
实验四十四	湿度式传感器原理实验
实验四十五	气体流量的测定*
实验四十六	移相器实验
实验四十七	相敏检波器实验
实验四十八	低通滤波器实验
实验四十九	热释电红外传感器实验

序号	器件名称	单位	数量
1	实训台	台	1
2	实训桌	张	1
3	升降圆凳	张	2
4	电阻式霍尔式传感器转换电路	块	1
5	电容式传感器转换电路	块	1
6	电感式传感器转换电路	块	1
7	光电式传感器转换电路	块	1
8	涡流式传感器转换电路	块	1
9	温度式传感器转换电路	块	1
10	压电加速度式传感器转换电路	块	1
11	光纤式传感器转换电路	块	1
12	压力传感器转换电路	块	1
13	超声波传感器转换电路	块	1
14	热电偶、热电阻传感器转换电路	块	1
15	湿敏传感器转换电路	块	1
16	热释电红外传感器转换电路	块	1
17	移相器、相敏检波器、低通滤波器电路	块	1
18	电阻式传感器	个	1
19	电容式传感器	个	1
20	霍尔式传感器	个	1
21	电感式传感器	个	1
22	光电式传感器	个	1
23	涡流式传感器	个	1
24	涡流测速传感器	个	1
25	温度式传感器	个	1
26	磁电式传感器	个	1
27	磁电测速传感器	个	1
28	压电加速度式传感器	个	1
29	光纤式传感器	个	1
30	压力传感器	个	1
31	超声波传感器	对	2
32	气敏传感器	个	1
33	湿敏传感器	个	1
34	霍尔式转速传感器	个	1
35	转速传感器	个	1
36	K型热电偶传感器	只	1
37	E型热电偶传感器	只	2
38	Pt100铂电阻传感器	只	1
39	Cu50铜电阻传感器	只	1
40	热释电红外传感器	个	1
41	加热温度室	个	1
42	位移台架	套	1
43	光纤位移台架	个	1
44	测微器	把	1
45	压力表	只	1
46	橡皮气囊	个	1
47	三通管	条	1
48	铁片、铜片、铝片各一片	片	3
49	温度计0-100℃	条	1
50	Φ8×4磁钢	粒	1
51	超声波反射挡板	块	1
52	传感器实验指导书	册	1
53	实验连接导线	条	1
54	数据采集连接线	条	1
55	数据采集处理软件	盘	1
