电工实验设备,电工基础实验设备

SB-18电工实验台

电工实验设备,电工基础实验设备,电工实验台,电工实验室设备,结合理论,技术创新,培养专业的教学能力,让您满意的技术学到,使您的工作更简单.让你的应用更让.,创新型应用型教学,让理论结合实践,培养高能人才,通用电工实验装置是根据职业学校、技工学校、中等专业学校的电工技术基础、电工技能训练、电工学等有关教学实验大纲的要求而设计的。内容有直流电路、交流电路、正弦与正弦电路、磁与电磁。该电工实验装置符合劳动部、机电部颁发的中级技术工人考核标准电工部分的内容，是理论学习、实验验证、技能训练为一体的现代化电工实验成套设备。

一、产品的特点：

电工实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、实验台及操作桌结构：

1．实验台外壳尺寸：123×35×20cm

2．三相保险座

3．三相电源输入指标

4．总开关：实验台电源总开关，带漏电、过载保护

5．试验按钮：试验漏电开关漏电功能

6．电源输入指示1只

7．电源输出指示3只(红、绿、黄三色)

8．交流电压表：指示输出线电压

9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况

10．接线座5只：A单元三相四线及地线输出

11．电流表W相电流输出指示

12．O/I开关：三相四线电源输出控制(提高安全系数)

13．接线座2只：B单元交流低压电源输出

14．电表(2A)：B单元交流电流指示

15．旋钮：B单元3-24V交流低压选择输出

16．开关：C单元双路直流稳压电源开关

17．旋钮：C单元双路Ⅰ路稳流调节

18．旋钮：C单元双路Ⅱ路稳流调节

19．接线座2只：C单元Ⅰ路直流稳压输出

20．保险座：C单元双路稳压电源保险

21．电表4只：双路稳压电源电压、电流指示

22．接线座：D单元直流5V稳压输出

23．电表：D单元电流0.5V输出指示

24．开关1：控制各低压交流电、信号源

25．开关2：控制E单元交直流调压电源

26．电表：E单元交流电压输出指示

27．接线座4只：E单元交流、直流输出口

28．旋钮：E单元0～240V电压调节

29．插座：G单元220V输出插座

30．旋钮：音频功率放大器音量调节

31．接线座2只：音频信号输入

32．按钮：单次脉使能开关

33．接线座3只：单次脉冲输出口

34．电表：函数发生器正弦波输出电压指示

35．旋钮：正弦波输出三级衰减幅度粗调

36．旋钮：正弦波输出口

37．接线座：正弦波输出口

38．旋钮：矩形波输出幅度调节

39．接线座：三角波输出口

40．旋钮：函数信号发生器频率细调

41．接线座：矩形波输出口

42．旋钮：函数信号发生器五级频率粗调

43．电表：函数发生器输出频率指示

44．万用表：500型

45．交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。

46．实验桌面尺寸：160×70cm

47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验

48．储存板：放置元件盒

49．左储存柜：放置储存板（带门锁）

50．抽屉：放置常用工具

51．右储存柜：放置储存板（带门锁）

52．示波器：型号不限（用户自备）

53．工具

三、电工实验台主要技术指标：

1、输入工作电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。

电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv

D单元：直流稳压5V，电流0.5A

E单元：交直流电压0～240V连续可调，电流2A

F单元：220V电压输出，供外接仪器使用。

3、单次脉冲源：每次均可输出一对正负脉冲

4、函数信号发生器（正弦波、三角波、矩形波）

①频率范围：5HZ-550KHZ分五个频段

②频率指示：由HZ表直接读出

③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减：0db、20db、40db具有连续细调

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调

三角波：5HZ-550KHZ>１V

5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。

7、绝缘电阻：>5MΩ

8、漏电保护：漏电动作电流≤30mA

四、结构与配备(二十四座为例)

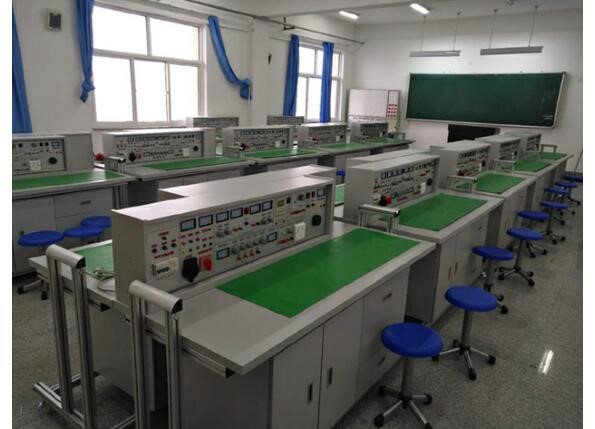

1、实验桌：12台学生实验桌，一桌两座，桌子外形尺寸：160×70×80cm。桌中央配置九孔电路板（尺寸：35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式，维修拆装方便。每张台桌配有一粒胶皮板，保护通用电路板与桌面（如需要在桌面放置电动机，焊接等）。台桌下部是元件储存柜，放置实验元件。

2、示教控制台：1台示教控制台，分别控制12台学生台的电源。通用电路板演示屏立在实验台上，尺寸为160×70cm。用于讲解、演示。

3、电工实验台：共13台，学生实验桌及示教控制台上各配备1台。

4、器材配备：

13台三相电动机，26只时间继电器，26只热继电器，78只交流接触器，117只交直流电表，13只MF-47万用表，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁等元件单元盒（元件已装在单元盒内）。

元件名称	型号	数量	备注
电阻	0.5Ω	1	1/2W
电阻	5.1Ω	1	1/2W
电阻	100Ω	2	1/2W
电阻	200Ω	1	1/8W
电阻	300Ω	1	1/8W
电阻	330Ω	2	1/8W
电阻	430Ω	1	1/8W
电阻	510Ω	1	1/8W
电阻	680Ω	2	1/8W
电阻	820Ω	1	1/8W
电阻	1K	2	1/8W
电阻	1.5K	1	1/8W
电阻	2K	2	1/8W
电阻	10K	1	1/8W
电阻	13K	1	1/8W
电阻	39K	2	1/8W
电阻	100K	1	1/8W
电位器	470Ω	1	1/2W
电位器	1K	2	1/2W
电位器	4.7K	1	1/2W
电位器	10K	1	1/2W
电位器	100K	1	1/2W
电位器	470K	1	1/2W
电解电容	47µF	2	16V
电解电容	220µF	1	35V
电解电容	470µF	1	35V
瓷片电容	0.01µF	1	63V
瓷片电容	0.1µF	1	63V
瓷片电容	2µF	1	250V
三极管	3DG6	2
二极管	4007	2
二极管	2AP9	1
指示灯(信号灯)	6V 0.1A	1
开关		4
变压器	220/6V.6V	1	8W
电感	8Ω	1
电感(镇流器)	8W	1
日光灯管	8W	1
日光灯座		2
起动器		1
灯泡	220V/15W	12	自备
灯座		12
条形磁铁		1
原副线圈		1
集成运放	UA741	2
集成座	14脚	1
直流电表	5MA	1
直流电表	50MA	3
直流电表	±100UA	1
直流电表	15V	1
交流电表	500MA	3
交流接触器	CJ10﹣10A 380V	5
按钮﹣绿	LA19﹣11	4
按钮﹣红	LA19﹣11	2
三相闸刀	HK8﹣16/3	1
热继电器	JRO﹣20/3	2
时间继电器	JS7﹣2A 380V	2
电动机	△接380V	1
工具
万用表	MF47	1
尖嘴钳		1
螺丝刀		3
剥线钳		1
连接线		若干
其他
实验台		1台
实验桌		1张
防腐皮		1块
凳子		2张
