SBGYD-01E-Y型电子工艺实训考核装置

电子工艺实训考核装置,电子工艺实训台课程目标：培养学生分析问题和解决问题的能力，培养学生的动手能力和设计能力，掌握基本的实验方法，获得实验技能的基本训练。通过本实验的训练，学生基本上能够掌握常用仪器的使用、基本测试技能、基本实验技术，分析实验中遇到的问题；培养学生的电路研究能力和实际工作能力。
电子工艺实训设备课程简介：本课程为电子信息工程专业开设的专业实训课，是院校培养应用型专业技术人材的基本素养、获得实验技能的基本训练、掌握电路的实验方法、提高动手能力和设计能力的重要场所。主要仪器设备：电子工艺实训台、示波器、信号发生器等。

一、电子工艺实训考核设备概述

电子工艺实训考核台,电子工艺创新实训台,电子工艺实训室设备完成电类及非电类专业开设的《电子实习》、《电工电子实习》实训教学及电子工艺类课程开展的综合性、创新性课程设计。电子工艺实训考核装置是结合生产实际和职业岗位的技能要求，按照职业院校的教学和实验实训要求研制和开发的产品，适合职业院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》《电路》《电子技术基础》《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

图片仅供参考、以实际配置为准

实训模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、电子工艺实训考核设备技术参数

1.工作电源：两相三线 AC 220V±10% 50Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.外形尺寸：长×宽×高=1600 mm×800 mm×1800mm

4.整机功耗：≤1.5KW

5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电子工艺实训考核设备功能特点

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。

3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

5、透明盒面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损;元件盒面板通过四颗螺丝与盒体连接，透明元件盒应该可以很方便地打开，更换面板和内部器件，以延长模块的使用寿命，节约成本。

6、电学线路实验固定板由工程塑料注塑而成，用于对透明元件盒的定位；每个透明元件盒底部装有4个可拆卸的弹性插脚，可以非常方便地固定在电学线路实验固定板上。

四、电子工艺实训考核设备的配置介绍

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

(一) 实训台

采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，第二层可放置PVC夹板，用来夹放实训图纸，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；实训台下方还设有四个带刹车的万向轮，便于移动和固定。

(二)电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铁质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1. 交流电源

(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。

(2) 低压交流电源I：0V、6V、10V、14V抽头各一路及中心抽头17V两路，具有短路、过载保护和自动复位功能。

(3) 低压交流电源II：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护、过载保护功能。

2. 直流电源

(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。

3. 测量仪表

(1) 直流数显电压表一只：测量范围0～30V，三位半数字显示，输入阻抗10MΩ，精度0.5级。

(2) 直流数显毫安表一只：测量范围0～2000mA三位半数字显示，精度0.5级。

（三）单元电子电路模块

该模块将实际应用中单元电路模块化。学生通过模块间的搭接，很方便就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容。单元模块电路包括传感器，信号处理，显示，执行本体，接口电路，微处理器、通信等模块。模块都采用透明盒装配，模块间采用排插和接线柱连接，使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。线路板统一采用蓝色作为底色，清爽直观。连接采用铜制插孔和8脚白色排针，连接方便灵活。大部分电子元器件都为贴片封装，布局经凑。

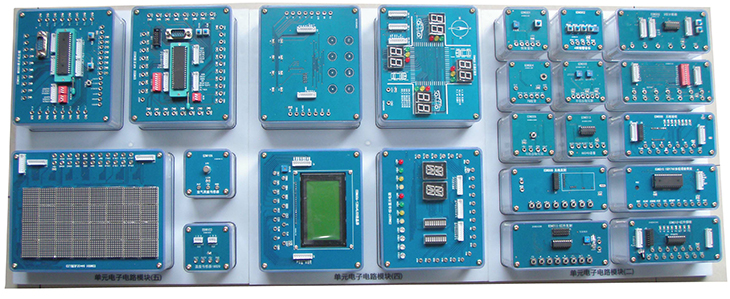

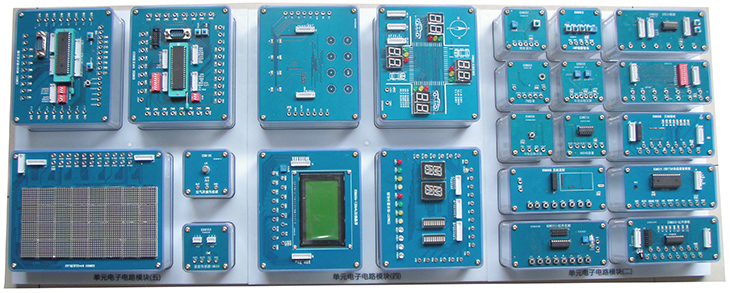

单元电子电路清单

序号	模块名称	数量	单位
1	EDM001-MCS51主机	1	个
2	EDM002-AVR主机	1	个
3	EDM101-声光控制	1	个
4	EDM102-温度传感器LM35	1	个
5	EDM103-温度传感器18B20	1	个
6	EDM104-称重传感器	1	个
7	EDM105-空气质量传感器	1	个
8	EDM106-烟雾传感器	1	个
9	EDM107-热释电红外传感器	1	个
10	EDM108-酒精传感器	1	个
11	EDM109-PT100传感器	1	个
12	EDM110-红外测温	1	个
13	EDM111-超声波发射接收	1	个
14	EDM112-红外反射	1	个
15	EDM201-触摸按键	1	个
16	EDM202-音频功放	1	个
17	EDM203-ICL7135	1	个
18	EDM204-反相器	2	个
19	EDM301-倒车音乐	1	个
20	EDM302-四种音乐	1	个
21	EDM303-三位计数器	2	个
22	EDM304-FM接收	2	个
23	EDM305-单稳态电路	2	个
24	EDM306-双稳态电路	2	个
25	EDM307-脉冲及信号产生	1	个
26	EDM308-无线接收	1	个
27	EDM309-无线发射	1	个
28	EDM310-多段语音录放	1	个
29	EDM311-红外发射	1	个
30	EDM312-红外接收	1	个
31	EDM313-AK040语音	1	个
32	EDM401-直流电机驱动	1	个
33	EDM402-直流继电器	1	个
34	EDM403-8位独立按键	1	个
35	EDM404-NPN三极管驱动	2	个
36	EDM405-PNP三极管驱动	2	个
37	EDM406-4x4键盘	1	个
38	EDM501-直流风机	1	个
39	EDM502-直流电机	1	个
40	EDM503-扬声器	2	个
41	EDM504-蜂鸣器	1	个
42	EDM505-步进电机	1	个
43	EDM506-加热模块	1	个
44	EDM507-半导体制冷片	1	个
45	EDM601-64*32点阵	1	个
46	EDM602-交通灯显示	1	个
47	EDM603-十进制计数器	2	个
48	EDM604-灯泡	2	个
49	EDM605-四位数码管显示	2	个
50	EDM606-12864点阵液晶	1	个
51	EDM607-综合显示	1	个
52	大小头转接线红色	5	条
53	大小头转接线黑色	5	条
54	8针排线(彩色)	10	条
55	双头3针排线37CM	2	个
56	集成18B20	2	个
57	集成LM35	2	个
58	砝码20g	5	个
59	RS232串口线(直通)	1	个
60	九孔板	1	个
61	电源适配器12V/5A(DC-00819)	1	个
62	软件	1	个
63	PT100	1	个
64	培训资料	1	套

（四）100M双踪数字存储示波器

100MHz带宽，1GSa/s实时采样率，双通道；5.2、7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素；存储波形不少于16组；具备U盘存储功能；具有自动量程功能，支持水平，垂直、单波形/多波形跟踪。

（五）智能型真有效值交流数字毫伏表

1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。

2)TFT液晶屏显示四位测量值。

3)测量精度：±0.5%+5。

4)频率范围：10Hz～600KHz。

5)输入阻抗：1MΩ，输入电容≤30pF。

6)抽样率：5次/秒

7)工作温度范围：-20℃～+50℃。

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（六）函数信号发生器

双通道函数/任意波形发生器采用DDS直接数字合成技术，产生精确、稳定、低失真的输出信号,显示部分采用2.4英寸（320*240）彩色显示屏，同时显示双通道的波形参数；最高输出频率15MHz（正弦波）,250MSa/s采样率，14bits垂直分辨率；输出幅度最高可达24Vpp，幅度分辨率最小可达1mV（0.001V）；

采用ABS塑料外壳的台式设计，交流100 - 240V （AC）宽电压供电；

完全独立的双通道输出（相当于两个独立信号源），能够同步工作，相位差精确可调；两个通道的相位调节范围为0~359.99°，调节精度0.01°；两个通道的占空比均可独立调节，调节精度可达0.01%；

丰富的波形输出：可输出多达98组函数/任意波形，包含34 组预置波形和64组用户自定义波形。预置波形包含：正弦波，方波，矩形波（占空比可调），三角波，升锯齿波，降锯齿波，洛仑兹脉冲波，多频音波，无规则噪声波，阶梯三角波，正阶梯波，反阶梯波，正指数波，反指数波，正下降指数，反下降指数，正对数波，反对数波，正下降对数，反下降对数，线性调频，心电图波，梯形脉冲波，辛克脉冲波，窄脉冲波，高斯白噪声波，调幅波形，调频波形，正半波，负半波，正半波整流，负半波整流，CMOS(0~12V)，四通道TTL电平和DC电压，四方脉冲、八方脉冲用户自定义波形等；

具有64组任意波存储位，每组存储深度为8192*14bits；

频率精度高：频率精度可达到10-6数量级；

频率分辨率高：全范围频率分辩率1uHz（0.000001Hz）；

具有-12V~+12V的直流偏置功能（<20MHz），分辨率可达1mV；

脉冲波脉冲宽度和脉冲频率连续可调，调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节，调节精度0.001V；

无量程限制：全范围频率不分档，直接数字设置；

具有数字信号输出功能，可实现幅度0~12V的任意CMOS电平；

扫描功能：可对信号的四个属性：频率、幅度、偏置、占空比分别进行扫描，具有线性扫描和对数扫描两种扫描模式，扫描时间可达999.99S,扫描起止点可任意设置；

脉冲串猝发输出功能：可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串；

VCO功能：支持VCO电压控制信号各参数输出功能。

丰富的调制类型：AM、FM、PM、ASK、FSK和PSK调制；

100M频率计功能：具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz，最低测量频率为0.01Hz；

计数器功能：具有直流和交流两种耦合测量方式，有效解决交流耦合计数不准的情况。

标配强大的任意波形编辑功能，能够在PC机上编辑任意波形后下载到仪器输出波形；

能满足的功能内容：

▲1.采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元。

▲2.实训单元模块（11个）参数：

（1）仪器仪表模块，包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等8个实训项目，并配有语音讲解功能。

（2）导线加工，包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等5个实训项目，并配有语音讲解功能。

（3）检修工具，包括焊接工具、钳口工具、剪切工具、紧固工具等4个实训项目，并配有语音讲解功能。

（4）焊接工艺，包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等6个实训项目。根据相应的教学大纲，要求把焊接工艺清楚表示，图文并茂,并对重难点部分配有语音讲解功能。

（5）电子器件，包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等12个实训项目。

（6）模拟电子技术，包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等9个实训项目。

（7）数字电子技术，包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等9个实训项目。

（8）生产工艺，包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等6个实训项目，并配有语音讲解功能。

（9）插装工艺，包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等5个实训项目，并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。

（10）SMT工艺，包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等4个实训项目；并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。

（11）收音机实训，包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等10个实训项目。

序号	产品名称	型号规格	数量	单位	备注
1	电子工艺实训桌	16008001800mm	1	张	铝合金框架
2	电子工艺电源台	1515230230 mm	1	台	铁质
3	双踪示波器	优利德数字双踪示波器：带宽:100MHz，7寸彩色TFT(8000*480)LCD	1	台
4	数字毫伏表	1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。 2)TFT液晶屏显示四位测量值。 3)测量精度：±0.5%+5。 4)频率范围：10Hz～600KHz。 5)输入阻抗：1MΩ，输入电容≤30pF。 6)抽样率：5次/秒 7)工作温度范围：-20℃～+50℃。 8)上位机具有实时监视及关断功能。 9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。	1	台
5	函数发生器	频率范围：0.7HZ~1MHZ波形：正弦波、三角波、方波	1	台
6	单元电子电路模块	EDM系列	1	套
7	实验连接线		1	套
8	电脑小推车	尺寸：580450960mm。电脑推车框架采用标准全阳极氧化工业铝型材组合而成，安装孔位装有铝合金专用塑料保护盖，美观大方，防止人体撞伤。桌面采用表面平整、有较高抗弯强度和冲击强度的密度纤维板制作而成，桌面下方装有二节静音滚珠键盘专用导轨的键盘托盘，键盘托板与人体坐在椅子上时弯曲的小臂高度一致，符合人体工程学，长久使用不宜疲惫，不用时键盘托板可以折叠收回，方便放置。配有主机电脑主机放置托架，方便电脑主机放置对电脑主机有效保护。电脑桌底部安装四个定位轮，可灵活移动位置，桌面后面装有镂空灰黑色铁质挡板不会因为不小心造成显示器摔落，可对显示器有效保护。	1	台
9	航空插连接线	P20J3Q对P20K3Q	1	条	4米
10	T5一体化电子支架	30W日光灯	1	套
11	电子电路仿真软件	具有软件著作权证书	1	套
12	电脑		1	台	学校自备或选购

序号	名称	型号/规格	数量	单位
1.	烙铁（带架）	35W	1	套
2.	剥线钳	鸿义	1	把
3.	斜口钳	6寸	1	把
4.	尖嘴钳	6寸	1	把
5.	十字螺丝刀	新发	1	把
6.	一字螺丝刀	新发	1	把
7.	一字螺丝刀（小）	得力	1	把
8.	十字螺丝刀（小）	得力	1	把
9.	美工刀		1	把
