电气控制实训装置、电气控制实训设备

电气控制实训室简介
电气控制实训室主要承担农业电气化、电气工程及其自动化专业“电能采集与接线智能系统”、“低压配电综合试验平台”实训项目的实训教学任务和电气工程领域的科技实践任务。
一、主要设备：电机控制实训台，继电器接触器控制线盘，各种低压电器电机模型，电工工具等。
二、电气控制实训装置主要功能：
1.满足专业教学需要：主要完成《电机与控制》、《电气控制与PLC》等相关课程的实验、实训教学任务。
2.电气控制技术研究和应用系统开发平台：专业教师可以利用该实验室的相关设备，进行电气控制技术等方面的课题研究及产品开发。
3.资格认证与技能竞赛场所：实训室可做为电工设计技能竞赛和维修电工的培训场所。
电气控制实训设备为师生提供了进行电气控制技术方面的设计性试验的工作条件，主要培养学生掌握常用低压电器的结构、使用、维修和故障排除等能力。
电气控制实训室
1.电气控制实训室设备介绍
电气控制实训室，电气控制实训设备，电气控制实训设备包含的实训功能有：常用电机控制线路装调实训；PLC控制技术应用实训；变频器控制技术应用实训；触摸屏技术应用实训；直流调速控制技术实训；步进、伺服电机的控制实训； T68镗床电路检修、X62铣床电路检修等，是电气自动化专业、机电一体化专业中多门核心课程的实训设备。
2.电气控制实训室课程简介
《电机与电气控制技术》是将“可编程控制技术”、“电力拖动技术”与“机床电气控制技术”等三门课程进行有机整合，使其融为一体的电气自动化技术专业的一门核心课程。课程以三相异步电动机的拖动和PLC控制以及步进电机、伺服电机的控制为重点，以电气控制基本环节为主线，阐述了电力拖动技术、常用设备的电气控制技术等基本知识。课程从生产实际出发，对常见的电气故障进行了分析，以培养学生分析，解决生产实际问题的能力和进行简单电气控制系统设计的能力。

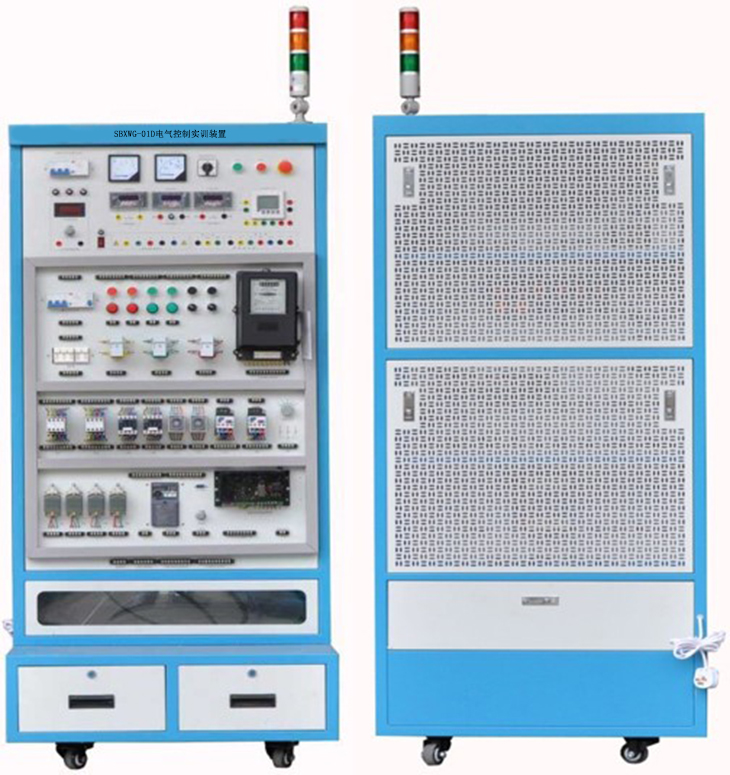

SBXWG-01D电气控制实训装置

一、电气控制实训装置整体要求：

电气控制实训装置可完成"电机学"、"电机与拖动"、"电机控制"、"交直流调速"等课程实验大纲的要求。

二、功能结构要求：

1、电气控制实训装置须采用标准配电柜为主体柜进行改造，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、变频器、低压电气器件，另一面装有2块可方便拆卸的网孔板；

2、电气控制线路元器件都装在电气柜面板上，配有接线柱子；通过端子学生可自行接线，构建控制系统，具有一定的扩展性；

3、提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

三、电气控制实训设备技术性能要求：

1、输入电压：三相四线制380V±10%50HZ；

2、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；

3、装置容量：不大于1.5KVA；

4、外形尺寸：≥800mm×600mm×1800mm（长宽高）；

5、设备重量：约200Kg；

四、控制柜配置

（一）柜体：左、右柜壁为双层亚光密纹喷塑结构，双面设计，冷轧钢板、铝质材质；柜子底部设有观察窗口，底部带四个脚轮便于移动。

（二）内部配置模块：内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用接线柱上，学生通过直接接插进行电路的连接，接近工业实际现场。

1、交、直流电源：直流稳压电源：0-10V，具有短路软截止自动恢复保护功能；设有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小；设有变压器一组，变压器原边根据不同的接线可加220V,也可加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压。提供过压、过流、漏电保护，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

2、仪器仪表：提供交流数字电压表，测量范围为0～500V，三位半数显；直流数字电压表，测量范围为0～500V，三位半数显，精度为0.5级；直流数字电流表，测量范围为0～2A，三位半数显，精度为0.5级；多功能电力仪表，液晶显示，测量三相电流、电压、功率因数，功率等；

3、电气元件：提供三相断路器一只，二相断路器一只，三相电能表一只、互感器三只、熔断器（5A）五只、交流接触器四只（含辅助触头）、热继电器二只、数字式时间继电器二只、按钮开关（常开、常闭）六只、急停按钮一只、行程开关四只、绕线电机调速电阻一组、信号指示灯（红、绿、白、黑）一只、万能转换开关一只、选择按钮二只、交流电压表一只、交流电流表一只、多功能仪表一只等；

4、变频器模块：FR-D720S-0.4KW变频器，具有RS485通信端口，配有变频器通讯电缆；

5、直流调速模块：直流电机调速控制实训组件：由专用驱动模块、隔离电路等装组成；

6、三相异步电机（带速度继电器）：一台，380V、180W；

7、三相异步双速电机：一台，380V、180W；

8、三相线绕式异步电动机电机：一台，380V、180W；

9、直流电动机：一台DC220V、50W；

10、转速表：一台，外置手持式；

11、理线架：一台，钢制结构，尺寸≥1200mm×450mm×1200mm（长宽高）；

12、智能接线系统：整个系统由一台计算机作为主机，最多控制40个智能动力接线板从机，完成自动对每个动力接线板的接线状况进行接线对、错评定，接线数统计，接线板安全通断电控制，练习和考试兼用功能。

13、智能排故系统：（一）系统由1台教师用计算机（自备或代购）和智能人机平台（学生答题器），通过网络组成智能实训考核系统。

（二）教师在计算机上编辑试卷，按照实训考核要求编辑故障点，将设置好的故障点通过智能考核系统发送到每台学生实训考核装置上的人机平台（学生答题器），并在电路上自动产生设定的故障点。

（三）答题功能：根据系统设置的故障点，电路运行后产生相应的故障现象，考生根据现象检测判断故障点，将判断结果输入学生机，当学生答完试题并按交卷按钮后，系统会根据该考生试卷上的答案立刻给出考试分数，并将成绩保存在该考生的档案里。

（四）教师在电脑上可对考生考试过程进行监控，监控每个学生的答题情况。考试结束后对学生的成绩进行排序、保存、打印。

（五）具有故障点自动恢复功能，按事先设置的故障点顺序排列，由学生根据电气原理及故障现象查找故障，当查找一个故障点由学生确认结束后，无论考生对此故障的答案对或错，系统都会将此故障点恢复进行下一个故障点的排除考试。

（六）智能人机对话平台（答题器）由中文液晶屏、微电脑、触摸键盘组成。

操作单元：

操作单元电路板（与显示屏一体）、键盘。

操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。

主要有以下操作功能：

（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。

（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。

教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

五、电工仿真模块：

1、该模块须覆盖电工、电子、电拖、维修电工等职业技能实训和鉴定设备技术规范中所列出的主要技能项目；

2、利用动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。所有图标及器件均采用3D建模；
