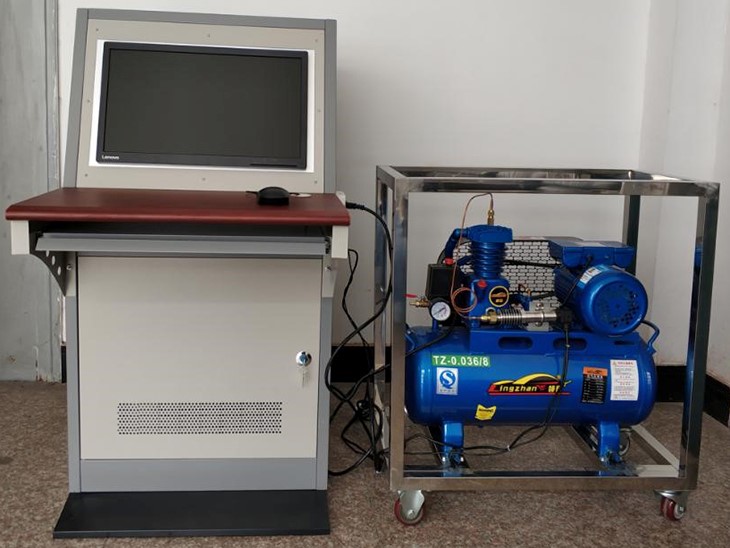

SB-701压气机性能实验台
一、主要技术指标：
1、活塞式压缩机：实验采用的压气机型号为Z-0.036/7，气缸直径D=5.1cm，活塞行程L=3.8cm，综合余隙距离XC
=0.25cm，转速n=1220r/min；电机参数：额定功率0.75kW，额定电压220V，额定电流6.1A，转速2880r/min；保险丝管：10A
2、喷嘴排气量测试装置：0-0.8 m3/min。
3、高温压力变送器：－0.1-1.0 MPa，4-20mA，24V
4、转速传感器：12N4B
5、数据采集卡：12 位AD，16CH，10?s，8
路/单端共地 16
路的模拟输入通道。 A/D 输入信号范围：
±10V|, ±5V, ±2.5V, ±1.25V,±0.625V, 0~10V, 0~5V, 0~2.5V, 0~1.25V,
0~0.625V。
6、总线： 32 位
PCI 总线，支持 PCI2.2 协议，即插即用。
7、 PCI 芯片：
FPGA 接口芯片设计。
8、 AD 通道数：
16 通道单端， 8 通道差分输入。
9、 转换方式： 支持软件查询方式、中断方式，外触发方式。
10、 缓存： 4K 深度的
FIFO 缓存。
11、 计数、定时： 3 个独立的
24 位计数/定时器，信号与 TTL
电平兼容
12、 DA 输出：
4 个独立的 12 位数字/模拟量输出通道
13、 开关量： 16
路开关量输入通道输入电平与 TTL 兼容、 16
路输出开关量输出通道电平与TTL 兼容。
14、 接口转换箱：PS-2
15、 工控机、显示器：内存4G，硬盘容量1TB,20″液晶
16、实验软件：V1.0
二、用途：
掌握用微机采集数据和处理数据，测试指示功、指示功率、压缩指数、和容积效率等基本操作方法。通过CPU对采集的数据进行实时显示、分析处理、自动生成表格、数据曲线、历史数据记录、配备系统运行动态显示功能；
三、主要配置
|
序号 |
名称 |
规格及型号 |
数量 |
|
1 |
压气机 |
活塞式 |
1套 |
|
2 |
计算机 |
|
1套 |
|
3 |
采集卡 |
KPCI-1811L |
1套 |
|
4 |
压力传感器 |
不锈钢 |
1套 |
|
5 |
转速传感器 |
TL－12N4B |
1套 |
|
6 |
霍尔元件 |
|
1套 |
|
7 |
软件操作程序 |
|
1套 |
|
8 |
实验指导手册 |
|
1套 |
|
