[产品型号]：SB-DZG02 [产品名称]：电子工艺实训考核设备 [价格]：元 [在线客服]：

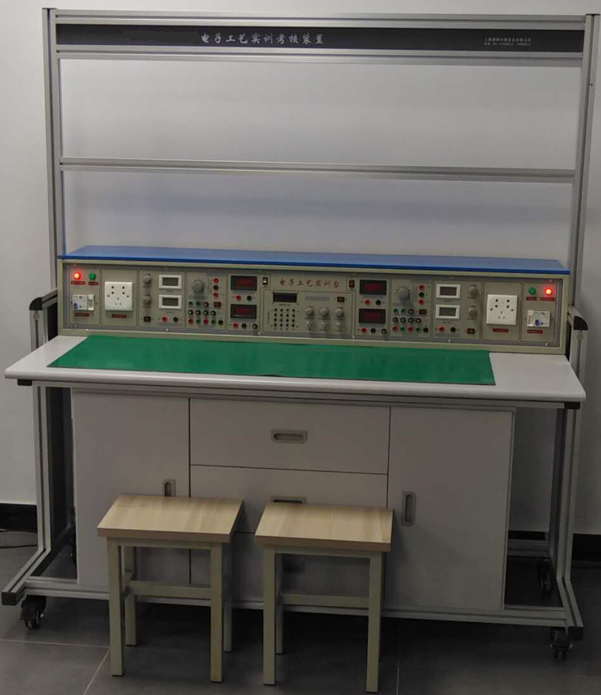

SB-DZG02型电子工艺实训考核装置

电子工艺实训考核装置适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、 PCB 板图的设计等实训项目。

电工电子创新实训模块由透明有机盒及 PCB 板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

一、设备应具备技术指标

工作电源：三相五线 AC 3800V±10% 50Hz

温度：－10～40℃；环境湿度：≤90%（25℃）

外形尺寸：长×宽×高=1600×880×1825㎜

整机功耗：≤1.5KW

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

本设备各个功能模块功能构成：

1、总电源

（1）总电源为单相交流220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电流为5 A，安全可靠。

（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合闸后，绿灯亮，表示实训台进入正常工作状态。

2、可调直流电源

（1）可调直流电源为DC 0~30V/2A，并带过载、短路保护功能，保护的整定值可进行调节；直流输出电压采用3 位半数字显示的电压表（0~30V），直流输出电流采用3 位半数字显示的电流表（0~2A）。

3、多档交流电源和稳压直流电源

（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，

（2）稳压直流电源±5V、±12V 四组。

4、数字电压表与电流表：3 位半显示数字电压表一只（0~30V）和3 位半显示数字电流表（0~2A）一只。

5、功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~2MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

二、电子技术仿真实训软件

三、电工基本技能

1．延时电路

2．稳压电源

3．整流滤波电路

4．单管放大电路

5．可控硅调光电路

四、初级电工

6．二极管整流电路

7．串联型稳压电源

8．延时开关中级电工

9．电流负反馈电路

10．电压负反馈电路

11．单相可控硅整流电路

12．差分放大可调稳压电路

五、高级电工

13．运算放大电路

14．与非门电路

15．运算放大器的应用

16．异步计数器的级联

17．定时交流开关电路

18．脉冲式隔镍电池充电电路

19．计数调光开关电路

20．多地单键控制开关电路

21．同步计数器

六、电工技师

22．整流电源制作

23．温度传感器组成

24．光敏传感器检测

25．信号比较输出报警检测

七、电子技能虚拟实训室软件

八、仪器仪表：指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表

九、检修工具：焊接工具、钳口工具、剪切工具、紧固工具。

十、导线加工：常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接。

十一、焊接工艺：手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术

十二、电子元器件：

电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件、电子超市。

十三、模拟电子技术：

射极偏置电路、基本放大电路延时开关电路RC振荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展

十四、数字电子技术：

宿舍灯控制电路、定时交流开关、步进电机控制器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路。基本逻辑关系

十五、插装工艺：

印制板分类、PCB生产工艺、插装准备、手工插装、机器插装。

十六、生产工艺：器件准备、安装、焊接、补焊调试、装配测试、包装入库。

十七、SMT工艺：表面组装材料、SMT设备、SMT工艺、SMT生产过程

十八、收音机实训：

工作原理、元件选测、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练。

十九、电子技术实践教学演示系统

为多媒体DVD教学影视片，在深圳、合肥两地多家SMT生产线现场拍摄，含整机生产工艺：准备作业、机芯安装、焊接工序（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊与在线测试、整机装配与测试、包装入库；表面组装技术：表面组装材料（表面组装元器件、表面组装集成电路、表面组装印制板、表面组装工艺材料）、典型工序与设备（印焊膏工序与焊锡膏印刷、贴片工艺与贴片机、焊接工艺与再流焊机、清洗工艺）、表面组装工艺（单面混合组装工艺、双面混合组装工艺、全表面组装工艺）表面组装生产线（工序：焊锡膏印刷-贴片-再流焊-清洗-测试）；焊接与拆焊技术：手工焊接工具（内热式烙铁、长寿烙铁、恒温电烙铁、焊锡丝）、人工焊接技术（手工锡焊五步操作法）焊接质量（合格的焊点、有缺陷的焊点--虚焊、偏焊、桥接、堆焊、缺焊、针孔、拉尖、拖尾、冷焊、脱焊）、拆焊技术（吸锡线、手动吸锡枪、热风工作台）、浸焊与波峰焊（浸焊、波峰焊）等三大部分。
