电子电工创新操作台特点,电子电工创新实验台,电子电工创新实验装置

电子电工创新操作台特点，电子电工创新实验装置

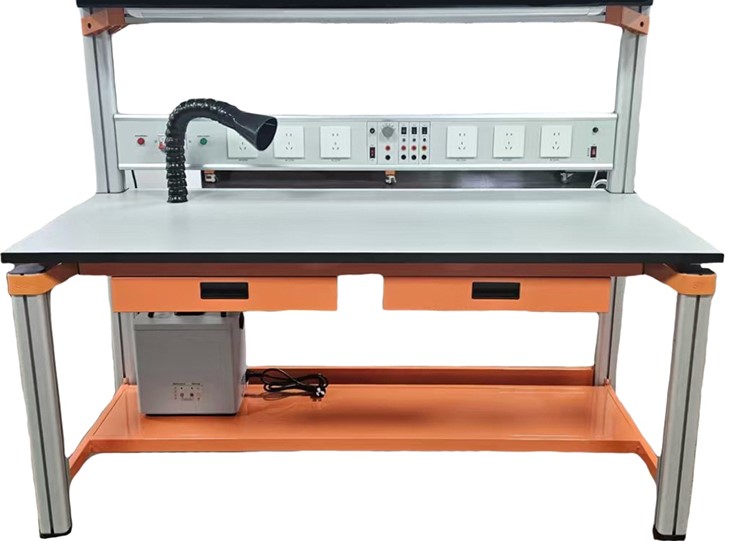

一、电子电工创新操作台特点
1、电子电工创新实验实训装置采用九孔万能底板与透明模块相结合的实验方法，实验操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电子、电气控制等多门学科的课程实验与技能训练。配置器材还可以扩展多门课程的实验实训。
3、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。
二、电子电工创新操作台的技术参数
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
三．电源控制部分操作说明

1.A单元为三相四线电源输入指示，安全保护，供电控制部分。输入指示指示灯亮，说明电源已与本实验台接通，电源总开关往上拔，三相四线电源既向输出口及实验台内部提供电源，该单元保险管熔断电流为2A。
2.B单元为固定三相四线电源输出口，即任二只红接线柱输出口输出380V交流电源，任一只红接线柱与N接线柱输出口输出220V交流电源。绿色O/I开关控制B.C单元电源输出，开关打至"O"时关断输出电源，打至"I"时开通输出电源。
3.C单元为三相可调电源输出部分，输出线电压由三只交流电压表指示，调节旋纽位于实验台左上背部，顺时针调节电压升高，逆时针调节降低，注意调节旋钮时要轻。慢。
4.D部分为双路直流稳压电源，二路电源互相独立，每路电压0-30V连续可调，采用多圈电位器调节，非常方便，准确的调节0-30V之间某一电压，由数字表指示当前的工作电流电压值，电压调节至最高或最低位置时，调节速度要慢，以免使电位器调过了极限而损坏。
5.E单元为电源开关，其控制F.H.J.L.M单元的工作
6.F单元为外测交直流电表，左侧为电流表，右侧为电压表，选择开关往上打时外测交流电流电压，选择开关往下打时外测直流电流电压。电流表测量范围0-999MA。电压表测量范围为0-99.9V。测量时根据电源性质先设定选择开关，再测量被测电源。
7.G单元为三位七段译码器，其+5V工作电源及数据输入口专用连接线随机已配备，连接线特点为一端为手枪式叠插头（使用时，插入小孔顺时针压旋一下，接触才良好，完成试验后逆时针旋一下才容易拔出），另一端为香蕉插头。
8.H单元为220V交流电插座，为常用仪器提供工作用电。插拔仪器插头时请注意一只手按住插座，另一只手插拔，以保护实验台面板和插座。
9.I单元为低压变流输出部分，能提供3-24V低压交流电源，由波段开关选择输出值，电流表指示工作电流。
10.J单元为+5V直流稳压电源，为低功耗数字电路等试验电路提供固定+5V电源。
11.K单元为音频功率放大器，输入音频电压不低于2MV，输出功率不小于1W，音量可调，实验台内有喇叭。它用于放大电路扩音，也可作信号寻迹仪器使用。
12.L为单次脉源：正脉冲。负脉冲，俺一次"脉冲按钮"输出一个脉冲波。
13.DDS函数信号发生器操作说明

1)、液晶显示屏，用于显示设置频率、输出波形类型、衰减幅度、外测频率等。
2)、数字键盘及功能键盘，用于设置输出频率的数字输入、波形选择、幅度衰减调节、外测信号控制等功能。
3)、电源开关，控制函数信号发生器的工作电源。
4)、函数信号发生器电源保险，过流电流为1A。
5)、幅度调节电位器，用于调节输出波形幅度，幅度最大可达20V峰峰值。
6)、直流偏置调节，用于调节方波的直流偏置，该电位器是带开关电位器，调节直流偏置时应拉开后进行调节，如不需要请不要拉开次开关。
7)、占空比调节电位器，用于调节方波的占空比。
操作说明：
1）、打开电源开关，液晶屏显示如下：

F代表频率
00001000.0Hz代表输出频率为1KHz
WAVE代表波形类型
Sin代表正玄波
-60DB代表波形处于60DB的衰减状态。
2）、幅度衰减按钮，用于调节幅度的衰减幅度，在初始状态处于-60DB的衰减，按一次出现0DB，处于没有衰减状态，在按一次为-20DB，在按一次为-40DB，再按一次为-60DB，按照此循环顺序进行信号的衰减。
3）、波形切换按钮，用于切换输出波形转换，初始状态下为"Sin"代表输出波形为正玄波，按下一次显示"WAVE:Tri"输出为三角波，再按一次显示"WAVE:Rcet"输出波形为方波。按此循环顺序进行波形的切换。
4）、频率设定：通过数字键盘进行设置如设置输出频率为100Hz，按照如下操作
在数字键盘上按照顺序按下一下按钮"1"、"0"、"0"、"."、"0"。此时输出频率即为100Hz。显示如下图：

5）、外测按钮：初始状态下，或在正常信号输出状态下，轻按一次"外测"，液晶屏显示如下：

COUNTER代表现在函数信号发生器处于外测信号状态下，F=00000000.0Hz代表外测频率为0Hz。
再轻按"外测"函数信号发生器有回到初始状态下，或在正常信号输出状态下。
6）、幅度调节电位器，用于调节输出信号的幅度，按照面板上箭头进行调节即顺时针调节，信号幅度从小往大进行调节。
7）、直流偏置调节，用于调节方波的直流偏置，该电位器是带开关电位器，调节直流偏置时应拉开后进行调节，如不需要请不要拉开次开关。
8）、占空比调节电位器，用于调节方波的占空比。此调节旋钮有中间位置，可以分别调节正负半周的信号占空比。
9）、TTL输出：用于输出"TTL"信号，信号频率和设定频率对应。
10）、波形输出：用于输出信号发生器当前状态下信号的输出口。
11）、正负脉冲输出：函数信号发生器处于非外测的状态下，每按数字键"1"一下就会分别对应输出端口输出一对正负脉冲信号。
12）、外测信号端口，作为外部信号的输入口。
14、功率表的使用方法
①仪表由单片机、高精度A/D转换芯片和LED数字显示电路构成。
②主要功能：
A、测量功率时，输入电压、电流的范围为：5V～450V，200mA～5A。为保证测量准确，仪表内部分八个量程段，测量时能根据输入信号的大小自动切换量程。
B、能测量功率因数（cos?值），并能自动判别负载性质（L或C）。
C、可测输入信号的频率。测量范围为1.00～99.00Hz。
③使用方法：
（1）接线：电压输入端与被测对象并联，电流输入端与被测对象串联。
（2）开启电源后，显示器各位将依次显示"P"，表明仪表已处于正常状态，亦即初始状态。
（3）"功能"键用来选择测试项目。连续按动此键，会依次显示以下项目：
U：电压； I：电流； P：功率； COS：功率因数及负载性质；
FUC：频率； SAUE：数据保存； DISP：数据查询。
使用时，根据需要用"功能"键选定一项。对于前五项，选定项目后，按"确认"键，只要输入端接有相应的信号，即显示相应的测量值。测量单位为：电压V，电流A，功率W，频率Hz。
（4）数据保存。此功能只能保存COS和P二项的数据。操作方法如下：
用"功能"和"确认"键先后测量P或COS二项数据，待测得的数据稳定后，再按"功能"键，选定SAUE，按"确认"键。这时会显示保存数据的序号（共可保存16组数据，序号为0～9，A～F），并保存该组数据。如要查询该组数据，按"功能"键，选定DISP，按"确认"键，即找到该组存储的数据。先显示功率因数值，再按一下"确认"键显示功率值。
注意：P和COS二项的数据是作为一组同时保存的。也可各自单独保存，但这时是作为二组数据保存的。在查询时，每组数据中没测的那项数据为乱码。
要让微机采集和保存负载的U、I数据并显示其波型和相位差别，必须至少保存一组P、COS数据。
15、九孔万能底板与透明实验元件盒的使用，实验部分在九孔万能底板上进行，九孔万能底板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上拼插成实验电路，元件盒盒体透明，直观性好。实验时根据实验电路合理设计布局，尽量做到实验电路简洁明了，实验时元件盒在底板上插拨要用双手垂直插拨，以免损坏插脚，九孔万能底板九孔一组的组内与组间的孔的间距是不一样的，元件盒的插脚间距是以组间的孔距设计的，所以插接时不能错插。盒体与盒盖采用较科学的压卡式结构，维修时用扁平的小螺丝刀撬开盖子即可维修。实验完毕元器件要插回储存板上放置在实验桌下柜内以备下次再用。
第二章注意事项
一、使用时，手要干燥、干净，禁止用锋利的东西划刮实验装置及配件。
二、做强电实验时，必须先接好线路图，认清零线、地线、相线，经老师检查无误后方可通电，严禁用手或导电物在强电器件上相碰，违章操作触电责任自负。实验完毕，电源总开关和每组各自的三相电流开关都应置于关断状态。
三、使用完毕，必须关断电源总开关（手柄向下拔）。
四、设备虽然有设保护装置，但在操作过程中不允许短路各输出端。
五、电动机在工作时，严禁用手碰轴前端及后端风叶，做缺相电机实验时，电机带电工作不能超过1分钟。
七、电子电工创新实验台上单相电源输出插座是供学生外接设备用的电源，最大输出2A。
八、实验台三相四线每组输出总功率最大为500W，电动机只能用我公司提供的特制电机。
九、本实验装置机动灵活，学校可根据各自情况开展一些自己设计的电路图进行实训，调动学生的学习主动性、开发性。但应注意本实验装置的局限性。
十、本说明书提供的实训项目仅供参考，错误之处在所难免，希望使用者多批评指正。
