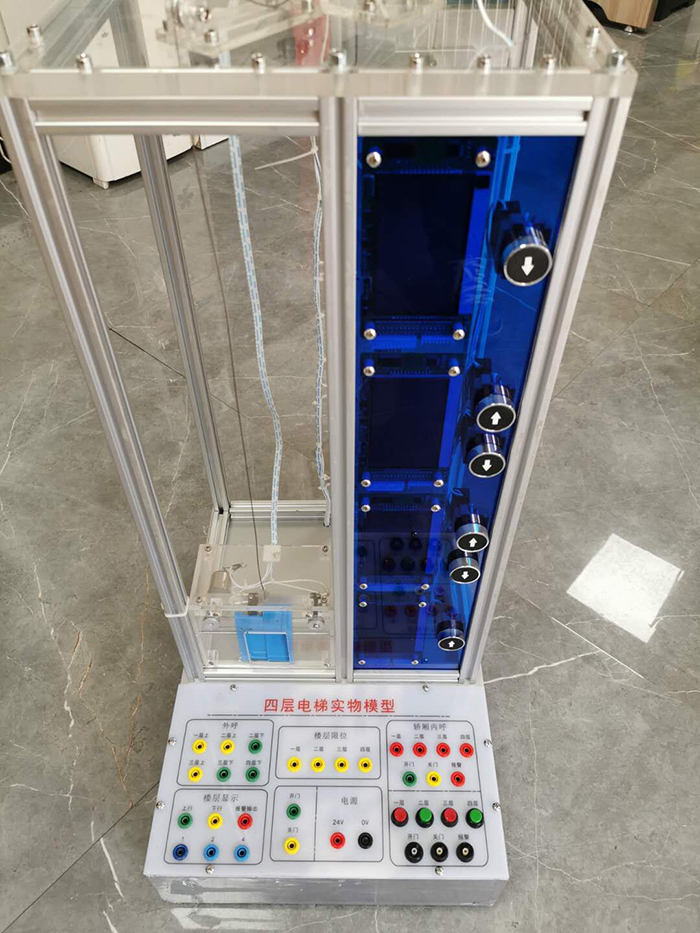

一、 微型电梯教学模型概述：
微型四层电梯模型，基本具备实际电梯的所有功能。具有轿厢的升降和轿厢门的开与关功能的拖动系统，可采集现场的各种信号，如内选按钮信号、外选按钮信号、平层、限位信号、厢门限位信号，实现各种方式下电梯运行的逻辑控制功能。可作为PLC、单片机的被控对象使用。具有性能可靠、运行平稳、操作简单、能耗低和便于实训教学。
二、系统功能要求该系统要求将PLC、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、机电一体化等专业的相关实验课程。要求能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。
一、 电梯实训系统具体参数要求
大小尺寸：长：380mm；宽：270mm；高:600mm
输入电源：单相三线AC220V±10%
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)海拔＜4000m
装置容量：＜2000VA安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准
四、电梯实训系统配置要求
1、实验装置能够进行电梯轿厢升降和电梯门开关两组控制，且可以结合起来进行实验。轿厢升降和电梯门开关由两个直流电机分别控制。每层电梯门旁都装有呼叫电梯上下行的按钮，轿厢内有1至4层的内部选择按钮和开关门按钮，轿厢运行的井道内装有楼层定位行程开关，电梯门两侧有开关门定位行程开关。
2、系统选用了按钮功能与指示灯功能合一的高级发光按钮，按钮信号与指示灯信号能够分别控制。其中，开门关门按钮是与指示灯相关联的，按钮按下的同时指示灯发光，按钮弹起指示灯熄灭。
3、PLC输入信号有6个外部呼叫按钮信号、4个内部选择按钮信号、4个楼层定位信号、2个内部开关门按钮信号和2个开关门定位信号共18个；
4、PLC输出信号有2个升降控制信号、2个开关门控制信号、6个外呼指示灯信号和4个箭头指示灯信号4个数码管楼层显示试试共18个。
5、为防止电机越位运行发生故障，系统设计了硬件保护电路。只要轿厢碰到一楼的行程开关，升降电机电源即刻便被切断，电梯停止下降，但上升运行功能不受影响；若轿厢碰到四楼的行程开关，电机即刻断电使电梯停止上升，同时不影响电梯下降。开关门运行系统也具有此硬件保护功能
6、模型主体采用铝合金和有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作。
电梯控制技术综合实训装置发货清单1套
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
|
1 |
电梯框架 |
|
1 |
套 |
|
2 |
可编程控制器 |
三菱主机48MR |
1 |
套 |
|
3 |
机房部分 |
包括曳引机、 |
1 |
套 |
|
4 |
井道部分 |
包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等 |
1 |
套 |
|
5 |
轿厢部分 |
包括轿厢、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。 |
1 |
套 |
|
6 |
轿厢、对重用弹簧缓冲装置 |
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。 |
1 |
套 |
|
7 |
门安全触板保护装置 |
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。 |
1 |
套 |
|
8 |
终端极限开关安全保护系统 |
|
1 |
套 |
|
9 |
电机 |
|
1 |
台 |
|
10 |
随行电缆 |
|
1 |
条 |
|
11 |
楼层召唤 |
|
４ |
块 |
|
12 |
轿厢内操纵 |
|
1 |
块 |
|
13 |
楼层显示 |
|
4 |
个 |
|
14 |
报警蜂鸣器 |
|
1 |
只 |
|
15 |
极限开关（上、下） |
|
2 |
只 |
|
16 |
PLC编程线缆 |
三菱 |
1 |
条 |
|
17 |
PLC编程软件 |
软件 |
1 |
套 |
|
18 |
实训指导书 |
含合格证及保修卡 |
1 |
套 |
